Detalhes do produto:
Condições de Pagamento e Envio:
|
| Ponto: | Válvulas hidráulicas | Materiais: | Ferro fundido |
|---|---|---|---|
| Aplicar para: | Elevadores de forquilhas telescópicas | Reboque: | 4 bobinas |
| Pressão máxima da operação: | barra 315 | Tipo de controlo: | Tipo de comando manual |
| Destacar: | Válvula de controlo direccional de alta pressão dos elevadores de forquilhas,Válvula de controlo direccional de alta pressão,Válvula de controlo direccional de alta pressão |
||

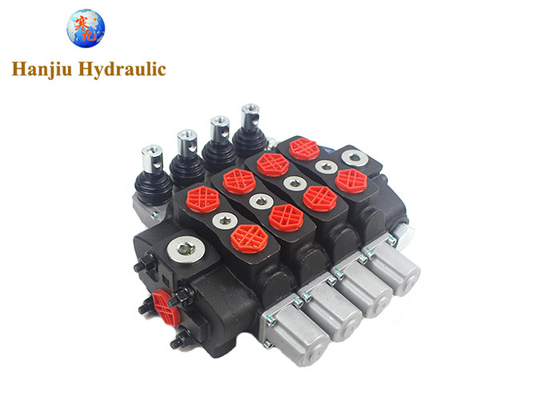

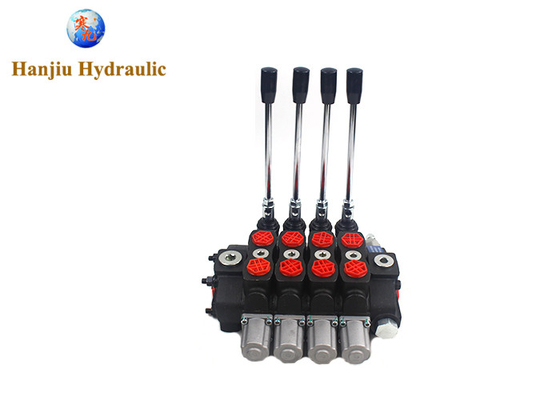

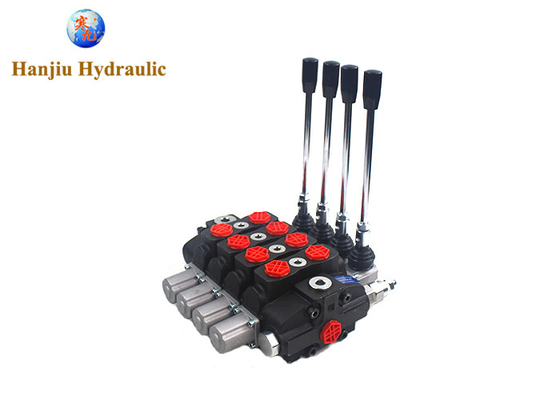

válvula de controlo direccional de alta pressão Walvoil SD8-4 para elevadores telescópicos
válvula de controlo direccional da série HSSD, com fluxo de 30 a 400 L/min,
Pode satisfazer diferentes requisitos de fluxo; Seu design compacto, pesado e simples, pode ser utilizado em uma variedade de cenários de trabalho para sistemas hidráulicos centrais abertos ou fechados; desempenho estável,uma variedade de métodos de controlo a escolher
Tipo de controlo:Manual, por cabo, pneumático,
Electro-hidráulico, solenoide, etc.
Tipo de circuito:paralelo
Aplicação:
Guindastes, elevadores telescópicos, escavadeiras e compactadores.
| taxa de fluxo | 80 litros |
| Número de bobinas | 4 bobinas |
| válvula de secção de entrada | com um comprimento de diâmetro não superior a 50 mm, |
| Pressão definida da válvula de alívio | 315 bar |
| Tamanho da porta de entrada | G3/8, G1/2, G3/4 |
| Tipo de bobina | 3 posicionamento, dupla ação |
| Disposição lateral do cabo | Tipo padrão |
| Disposição lateral da tampa da bobina | 3 posição, retorno da mola, controlo manual, controlo de retenção, |
| arranjo da secção de trabalho | Tipo padrão |
| Tamanho da porta de trabalho | G3/8, G1/2, G4/3, G1 |
| Tipo de secção de saída | Saída superior, lateral |
| tamanho da porta de saída | G3/8, G1/2, G4/3, G1 |
Válvula de controlo hidráulica de empilhadeira - A função das válvulas de controlo direccional é poder direccionar o fluido para o atuador desejado.Estas válvulas de controlo incluem um cartucho situado numa caixa de ferro fundido ou de açoA bobina desliza para diferentes posições dentro da caixa, as ranhuras e os canais que se cruzam dirigem o fluido com base na posição da bobina.
A bobina está localizada no centro, ajudando no lugar com molas. Nesta posição particular, o fluido de abastecimento pode ser bloqueado e devolvido ao tanque.O fluido hidráulico é dirigido para um atuador e fornece um caminho de retorno do atuador para o tanqueQuando a bobina é transferida para a direção oposta, os caminhos de alimentação e retorno são trocados.Os caminhos do fluido do atuador ficam bloqueados, bloqueando-o em posição.
O controle direcional é geralmente feito para ser empilhável. Eles geralmente têm uma válvula para cada cilindro hidráulico e uma entrada de fluido que fornece todas as válvulas na pilha.
As tolerâncias são mantidas muito apertadas, para poder enfrentar as pressões mais elevadas e para poder evitar fugas.As bobinas muitas vezes têm uma folga dentro da casa não menos de 25 mm ou um milésimo de polegadaA fim de evitar o entupimento das partes extremamente sensíveis da válvula e a distorção da mesma, o bloco de válvula será montado no quadro da máquina com um padrão de 3 pontos.
A posição da bobina poderia ser accionada por pressão de piloto hidráulico, alavancas mecânicas ou solenoides que empurram a bobina para a direita ou para a esquerda.Uma vedação permite que uma parte da bobina para sobressair fora da caixa, onde é fácil de chegar ao atuador.
O bloco de válvula principal controla a pilha de válvulas de controle direcional pelo desempenho de fluxo e capacidade.como um caudal proporcional à posição da válvulaA válvula de controlo está entre os componentes mais caros e sensíveis de um circuito hidráulico.
