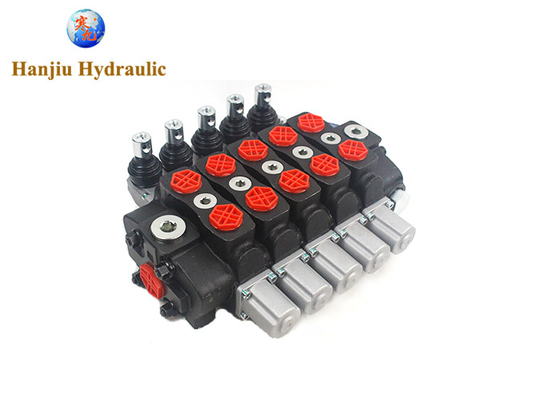

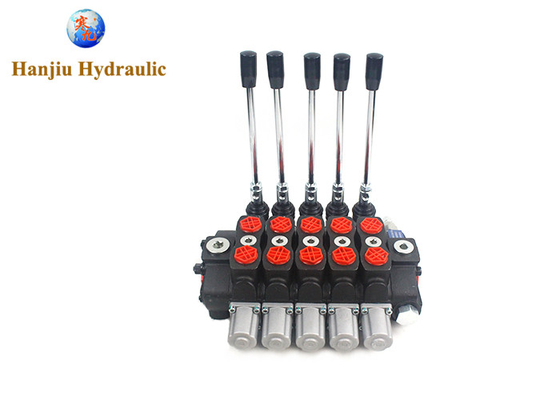

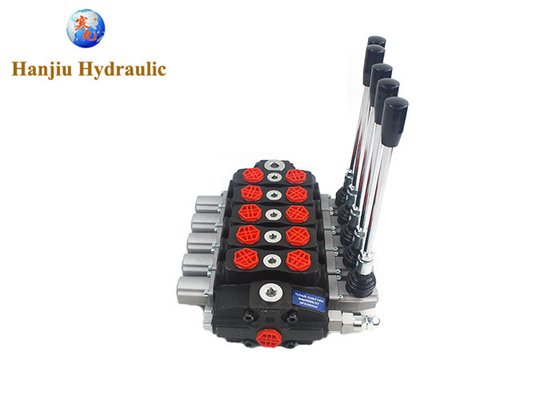

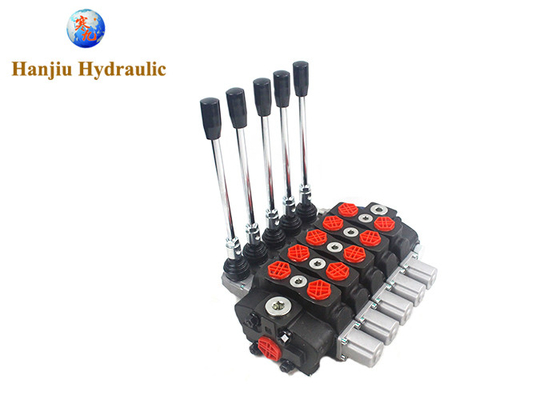

Excavadoras de retroescavadeira peças sobressalentes hidráulicas válvula de controlo manual hidráulica direccional SD8-5
válvula de controlo direccional da série HSSD, com fluxo de 30 a 400 L/min,
Pode satisfazer diferentes requisitos de fluxo; Seu design compacto, pesado e simples, pode ser utilizado em uma variedade de cenários de trabalho para sistemas hidráulicos centrais abertos ou fechados; desempenho estável,uma variedade de métodos de controlo a escolher
Tipo de controlo:Manual, por cabo, pneumático,
Electro-hidráulico, solenoide, etc.
Tipo de circuito:paralelo
Aplicação:
Guindastes, elevadores telescópicos, escavadeiras e compactadores.
| taxa de fluxo |
80 litros/21 US GPM |
| Número de bobinas |
5 bobinas |
| válvula de secção de entrada |
com um comprimento de diâmetro não superior a 50 mm, |
| Pressão definida da válvula de alívio |
315 bar |
| Tamanho da porta de entrada |
G3/8, G1/2, G3/4 |
| Tipo de bobina |
3 posicionamento, dupla ação |
| Disposição lateral do cabo |
Tipo padrão |
| Disposição lateral da tampa da bobina |
3 posição, retorno da mola, controlo manual, controlo de retenção, |
| arranjo da secção de trabalho |
Tipo padrão |
| Tamanho da porta de trabalho |
G3/8, G1/2, G4/3, G1 |
| Tipo de secção de saída |
Saída superior, lateral |
| tamanho da porta de saída |
G3/8, G1/2, G4/3, G1 |
Aválvula hidráulicaÉ um elemento usado para controlar a pressão, o fluxo e a direção do fluido em um sistema hidráulico.
Em primeiro lugar, classificação
1De acordo com a função, pode ser dividido em válvula de controle de pressão, válvula de controle de fluxo e válvula de controle direcional.como válvulas de alívio, válvulas redutoras de pressão, etc. As válvulas de regulação de caudal são utilizadas para regular o caudal no sistema, tais como válvulas de aceleração, válvulas de regulação de velocidade, etc.As válvulas de controle direcional são usadas para alterar a direção do fluxo de fluidos, tais como válvulas de retenção, válvulas de inversão, etc.
2De acordo com a forma estrutural, pode ser dividido em válvula de bobina, válvula pop, válvula de bola, etc.
Em segundo lugar, o princípio de funcionamento
Válvulas hidráulicasControlar a direção do fluxo, a pressão e o fluxo do óleo hidráulico, alterando a posição relativa entre a bobina e o banco.Quando o núcleo da válvula é afetado por sinais de controlo externos (como eletromagnéticos, forças mecânicas, etc.), o deslocamento correspondente será gerado, o que alterará a área de abertura e fluxo da porta da válvula para obter o controlo do sistema hidráulico.
Em terceiro lugar, o âmbito de aplicação
É amplamente utilizado em máquinas de construção, equipamentos metalúrgicos, máquinas de mineração, máquinas de moldagem por injeção, navios, aeroespacial e outros campos.As válvulas hidráulicas são utilizadas para controlar a elevaçãoNo caso das máquinas de moldagem por injecção, as válvulas hidráulicas são utilizadas para controlar os processos de fixação do molde, injecção, embalagem sob pressão,e desmoldagem de máquinas de moldagem por injecção.
Quarto, características
1. Alta precisão de controlo: pode controlar com precisão a pressão, o fluxo e a direcção do sistema hidráulico.
2Resposta rápida: pode responder rapidamente ao sinal de controlo e realizar o controlo em tempo real do sistema hidráulico.
3. Alta confiabilidade: Tem um bom desempenho de vedação e capacidade anti-poluição, e pode operar de forma estável por um longo tempo em ambientes de trabalho adversos.
4Estrutura compacta: pequeno tamanho, peso leve, fácil de instalar e manter.
5. Métodos de resolução de problemas paraválvulas hidráulicas
Solução de problemas das válvulas de regulação de pressão
1Falha da válvula de alívio
A pressão não pode ser ajustada: verifique se a mola está danificada ou deformada, se o núcleo da válvula está preso e se o buraco de amortecimento está bloqueado.Substitua a molaSe o núcleo da válvula estiver preso, o núcleo da válvula e o corpo da válvula devem ser limpos; se o buraco de amortecimento estiver bloqueado, limpar o buraco de amortecimento.
Grandes flutuações de pressão: pode ser que a bobina não se encaixe bem com o banco ou que haja impurezas no óleo.o sistema hidráulico pode ser limpo e o fluido pode ser substituído.
Fugas graves: Verifique se a vedação está danificada e substitua a vedação se estiver danificada.
2Falha da válvula de redução de pressão
Pressão de saída instável: verifique se a bobina está presa e se a mola está falhando.
Fugas: verificar o selo e substituir o selo danificado.
