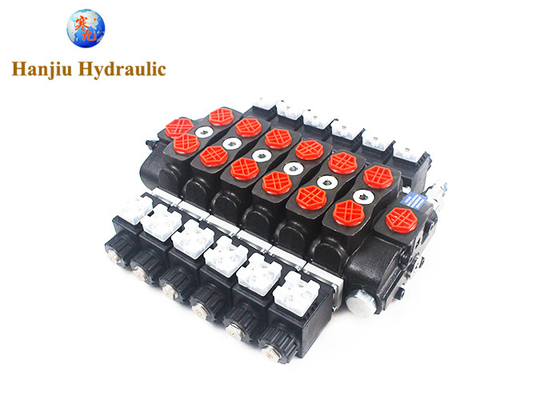

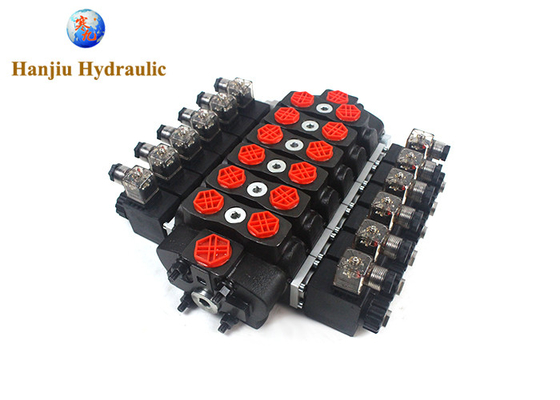

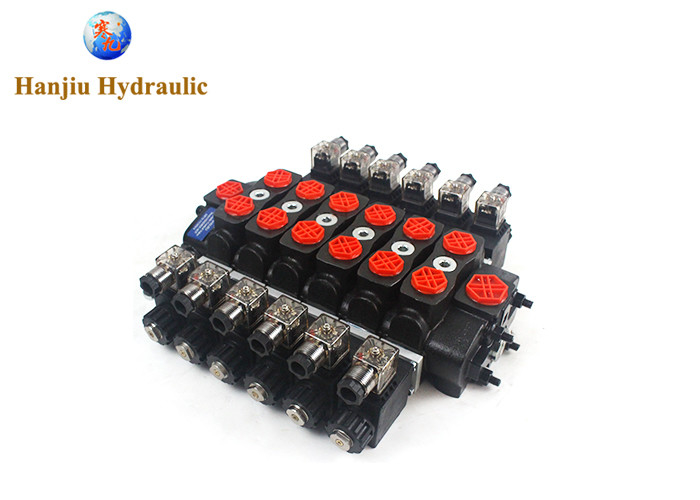

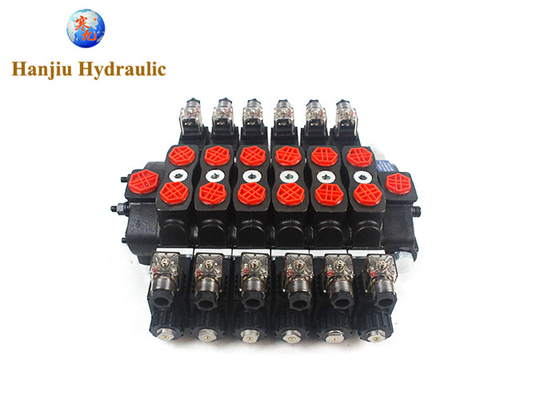

Válvula hidráulica de controlo direccional de secção múltipla hssd8, 21 gpm, 12V 315bar válvula elétrica
Melhore o seu sistema hidráulico com a válvula de controlo direccional solenoide HSSD8. Combinando um design compacto, resistência a alta pressão e longa vida útil, esta válvula oferece um desempenho excepcional.Com opções de controle versáteis e recursos personalizáveis, integra-se perfeitamente em várias aplicações.
Confie na válvula de controle direcional solenoide HSSD8 para operações hidráulicas confiáveis e eficientes em construção, saneamento ambiental, mineração, agricultura e muito mais.Aumente o desempenho do seu sistema com esta válvula de solenoide de alta qualidade.
Tipo de controlo:Manual, por cabo, pneumático,
Electro-hidráulico, solenoide, etc.
Tipo de circuito:paralelo
Aplicação:
Guindastes, elevadores telescópicos, escavadeiras e compactadores.
| taxa de fluxo |
80 litros |
| Número de bobinas |
6 bobinas |
| válvula de secção de entrada |
com um comprimento de diâmetro não superior a 50 mm, |
| Pressão definida da válvula de alívio |
220 bar |
| Tamanho da porta de entrada |
G3/8, G1/2, G3/4 |
| Tipo de bobina |
3 posicionamento, dupla ação |
| Disposição lateral do cabo |
Tipo padrão |
| Disposição lateral da tampa da bobina |
3 posição, retorno da mola, controlo manual, controlo de retenção, |
| arranjo da secção de trabalho |
Tipo padrão |
| Tamanho da porta de trabalho |
G3/8, G1/2, G4/3, G1 |
| Tipo de secção de saída |
Saída superior, lateral |
| tamanho da porta de saída |
G3/8, G1/2, G4/3, G1 |
Diferentes tipos
As válvulas hidráulicas podem ser divididas em duas partes: bobina e corpo, que serão introduzidas separadamente.
Primeiro, Fabricação de bobinas
As peças de bobina e outras peças de precisão são geralmente utilizadas 40Cr, Cr12MoV, 12CrNi3A, 18CrNiWA e GCr15 e outros aços para ferramentas de alta qualidade, aços estruturais de alta liga,aço de alta qualidade e aço de rolamentos e outros materiaisEstes materiais têm boa resistência ao desgaste, pequena deformação e outras vantagens.
O processo é o seguinte: corte da borda central de perfuração da face final, o círculo externo de torção áspera e finalizada, a borda da ranhura da face final e da contra-rendição, etc., perfuração, fresagem, tratamento térmico,Reafinar o buraco central, de moagem de círculos exteriores e de acabamento de círculos exteriores.
É também dividida em moagem de alta acabamento (valor de rugosidade superficial reduzida), moagem ultrafina e moagem espelhada, e a rugosidade superficial dos produtos produzidos é de alta a baixa.Entre elesA moagem de alta acabamento caracteriza-se por uma elevada produtividade e uma ampla gama de aplicações.
Esses processos de produção são realizados em máquinas-ferramenta CNC, que exigem equipamentos auxiliares, como fixadores, mandíbulas e ferramentas de solda, para segurar a peça de trabalho para garantir a precisão de usinagem.
Em segundo lugar, o fabrico do corpo da válvula
O material em branco do corpo da válvula é geralmente utilizado para forjar ou fundir.para que a organização cristalina do material de carburo dissolução austenita organizaçãoO tratamento com solução sólida da dureza do material é baixo, adequado para usinagem geral.
O processamento do corpo da válvula é principalmente o processamento dos furos do corpo da válvula, o programa de processo precisa ser desenvolvido de acordo com os requisitos de precisão, condição em branco,Material da peça de trabalhoOs dois programas de processo a seguir indicados são exemplos.
1Reem - aborrecimento áspero - aborrecimento fino - reem - moagem
Este programa de processo tem um escopo de aplicação mais amplo, adequado para o tamanho do buraco da válvula do processamento do corpo da válvula.O uso de perfuração reaming de dois gumes pode desempenhar um papel na determinação do papel de endireitar o buraco da válvula, o volume de abertura e de acabamento do processamento é cada vez menor, para reduzir ainda mais o valor da rugosidade da superfície e melhorar a retidão do rolo.O reing serve principalmente para determinar o tamanhoFinalmente, através da moagem para atingir os requisitos técnicos do buraco da válvula.
2. Expanded Bored-Rigid Boring e Reaming-Diamond Reaming
Após a expansão do diâmetro do buraco da válvula, o processo rígido de perfuramento e reaming é usado para semi-acabamento e, em seguida, reamed com reamer de diamante.As suas características são adequadas para furos de diâmetro longo, a sua estabilidade é boa, e rígido de perforação reamer antes e depois do guia, para garantir a rectitude dos requisitos de peça de trabalho.semelhantes ao afiado e moído, também adota o corte de micro-faca abrasiva, mas os requisitos do processo anterior são mais elevados.que podem garantir uma alta precisão de usinagem e melhorar a produtividade.
Após a conclusão do corpo principal da válvula hidráulica também precisa de tratamento de superfície,O tratamento da superfície da válvula hidráulica é destinado a melhorar a vida útil e a resistência à corrosão da válvula hidráulica.O tratamento de superfície comumente utilizado inclui tratamento térmico, revestimento, pulverização e assim por diante.O revestimento pode formar uma película protetora na superfícieA pulverização pode melhorar o acabamento da superfície e a resistência à corrosão das válvulas hidráulicas.
Oválvulas hidráulicasProduzidos pela Hanjiu são controlados por especificações técnicas rigorosas e seguem uma série de requisitos e normas estritamente.Os produtos são rentáveis
