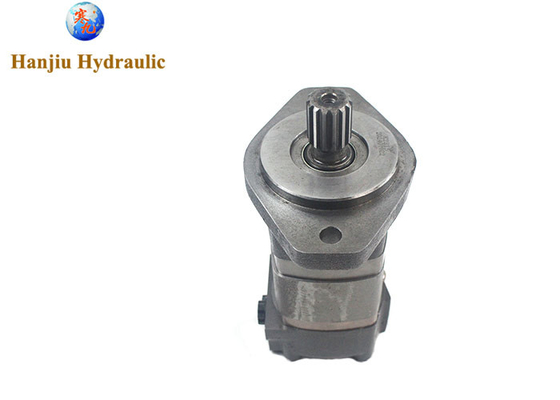

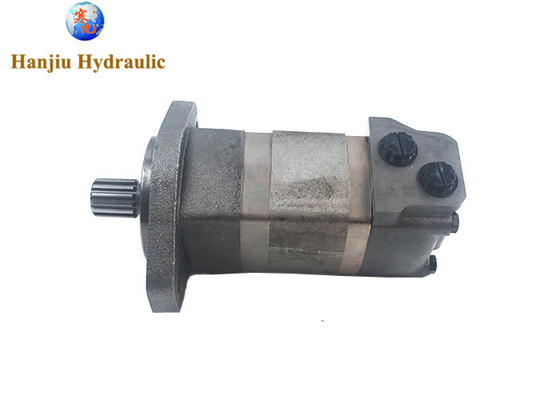

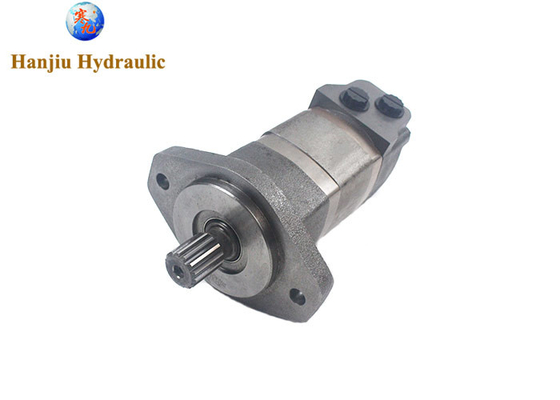

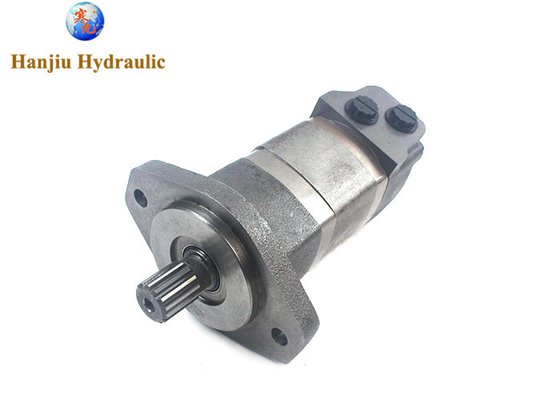

104-1214-006 1041214006 104-1214 Motor hidráulico Compatível com Eaton Char-Lynn série 2000
Revisão rápida:
Número do modelo:BMK2-315= 104-1214-006
| deslocamento |
315 ml/r |
| velocidade |
246-365 rpm |
| torque |
765-885 nm |
| Instalação |
2 parafusos SAE B
|
| eixo |
14 dentes para o eixo da espinha |
Especificações principais:
| Principais especificações: |
| Tipo |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
BMK2 |
| 65 |
80 |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
475 |
Deslocamento geométrico
(cm3/rev.) |
65 |
80 |
100.9 |
129.8 |
156.8 |
193.4 |
242.5 |
304.3 |
390.8 |
485 |
| Velocidade máxima (rpm) |
Cont. |
835 |
800 |
742 |
576 |
477 |
385 |
308 |
246 |
191 |
153 |
| int. |
990 |
980 |
924 |
720 |
713 |
577 |
462 |
365 |
287 |
230 |
| Torque máximo (N·m) |
Cont. |
185 |
235 |
295 |
385 |
455 |
540 |
660 |
765 |
775 |
845 |
| int. |
245 |
345 |
445 |
560 |
570 |
665 |
820 |
885 |
925 |
930 |
| Caída de pressão máxima (MPa) |
Cont. |
20.5 |
21 |
21 |
21 |
20.5 |
20.5 |
20.5 |
21 |
15.5 |
12 |
| int. |
27.5 |
31 |
31 |
31 |
26 |
26 |
26 |
24 |
17 |
14 |
| Pico |
31 |
31 |
31 |
31 |
31 |
31 |
31 |
31 |
20.5 |
17 |
| Fluxo máximo (L/min) |
Cont. |
55 |
65 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
| int. |
65 |
80 |
95 |
95 |
115 |
115 |
115 |
115 |
115 |
115 |
| Peso (kg) |
9.2 |
9.4 |
9.7 |
10 |
10.2 |
10.5 |
11 |
11.5 |
12 |
12.4 |
| * Pressão contínua: Valor máximo do motor em funcionamento contínuo. |
| * Pressão intermitente: Valor máximo do motor em funcionamento em 6 segundos por minuto. |
| * Pressão máxima: Valor máximo do motor em funcionamento em 0,6 segundos por minuto. |
Mais motor BMK2, BMK2- Motor Orbital (Dislocamento 65 500 CC) disponível:
1. Tipos
Os tipos de motores hidráulicos de baixa velocidade e alto binário são relativamente ricos, podendo ser divididos em: motor hidráulico de pistão radial, motor hidráulico de ligação do eixo de válvula,Motor hidráulico de cilindro de pêndulo e motor hidráulico cicloide, etc..
2Características e Vantagens
(1) Função de baixa velocidade: não é necessário aumentar o dispositivo de desaceleração e pode realizar a regulação da velocidade sem passos.
(2) Alto binário: fornecer binário total, arranque sem limitações de tempo e frequência, especialmente adequado para condições de reinicialização com carga total.
(3) Resistência à carga de choque: operação contínua e de longa duração e longa vida útil em ambientes e condições de trabalho adversos.
(4) Fácil de instalar e praticamente livre de manutenção: directamente no eixo acionado, elevada fiabilidade, poupança de espaço
(5) Excelente capacidade de controlo: posicionamento preciso, rotação lenta, mas resposta suave e rápida à aceleração e frenagem.
(6) Função perfeita: quando se utilizam dois ou mais motores hidráulicos, proporciona uma função de distribuição de carga ou de sincronização perfeita.
3Precauções para a instalação
(1) Uma montagem racional e eficaz do motor é um pré-requisito para prolongar a vida útil do motor.Os parafusos em cima de quaisquer partes mecânicas têm certos requisitos de binárioO sistema de fixação de torque é um sistema de fixação de torque que permite a fixação de torque de torque de torque de torque de torque.Você precisa usar uma chave de torque, a fim de garantir que a estanqueidade de cada parafuso seja igual, um binário demasiado elevado fará com que os parafusos produzam fadiga do metal, reduzindo a vida útil dos parafusos,Torque muito baixo tornará os parafusos fáceis de soltar, e eventualmente acidentes ocorrerão.
(2) Durante a instalação, é necessário limpar a superfície da articulação do braço do motor e do braço do binário e aplicar lubrificante antes da instalação.instalar as instruções para uma instalação razoável.
