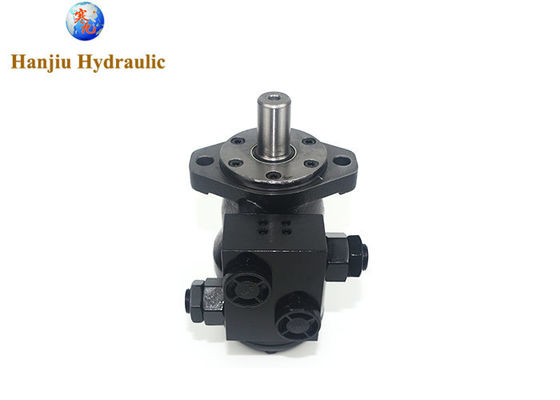

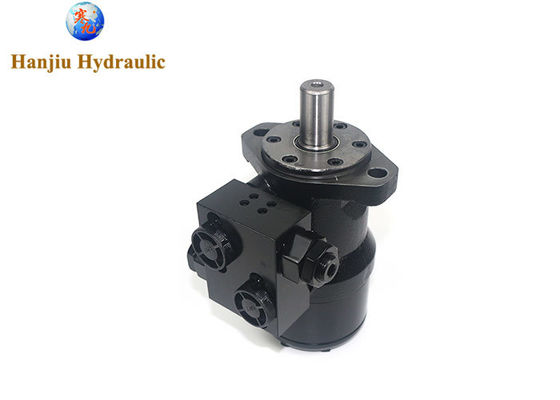

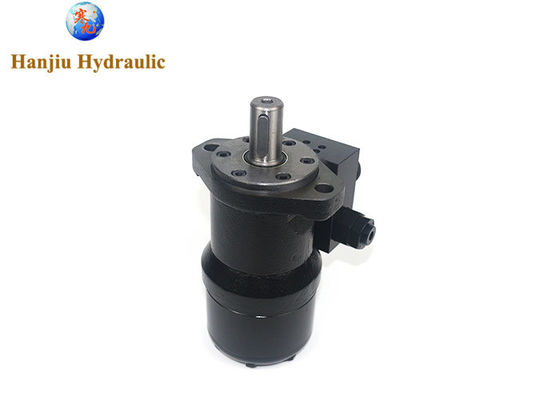

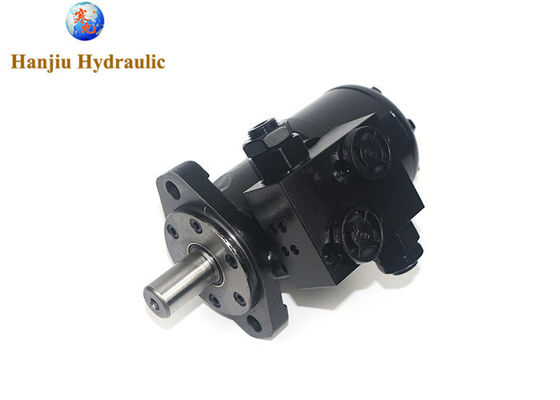

Motor orbital hidráulico BMR250, flange de 2 parafusos, eixo de chaveta reta de 25mm com válvula de alívio cruzado
Detalhes dos produtos:
código do tipo: BMR-250-2-A-D-B+FYRHD-5-D
cilindrada: 50cc
flange: 2-3.5 Rhomb-flange, piloto Ø82.5×2.8
eixo: EixoØ25MM
roscas da porta: G1/2
Válvula de alívio cruzado
FYRHD--Taxa de fluxo 60L/min
pressão--5mpb
Principais especificações:
Dados técnicos para BMR com eixo de 25 e 1 pol. e 1 pol. estriado e 28,56 cônico:
| Tipo |
BMR
BMRS
36 |
BMR
BMRS
50 |
BMR
BMRS
80 |
BMR
BMRS
100 |
BMR
BMRS
125 |
BMR
BMRS
160 |
BMR
BMRS
200 |
BMR
BMRS
250 |
BMR
BMRS
315 |
BMR
BMRS
375 |
| Cilindrada geométrica (cm3 /rev.) |
36 |
51.7 |
81.5 |
102 |
127.2 |
157.2 |
194.5 |
253.3 |
317.5 |
381.4 |
| Velocidade máx. (rpm) |
cont. |
1085 |
960 |
750 |
600 |
475 |
378 |
310 |
240 |
190 |
155 |
| int. |
1220 |
1150 |
940 |
750 |
600 |
475 |
385 |
300 |
240 |
190 |
| Torque máx. (N·m) |
cont. |
72 |
100 |
195 |
240 |
300 |
360 |
360 |
390 |
390 |
365 |
| int. |
83 |
126 |
220 |
280 |
340 |
430 |
440 |
490 |
535 |
495 |
| pico |
105 |
165 |
270 |
320 |
370 |
460 |
560 |
640 |
650 |
680 |
| Potência máx. (kW) |
cont. |
8.5 |
9.5 |
12.5 |
13 |
12.5 |
12.5 |
10 |
7 |
6 |
5 |
| int. |
9.8 |
11.2 |
15 |
15 |
14.5 |
14 |
13 |
9.5 |
9 |
8 |
| Queda de pressão máx. (MPa) |
cont. |
14 |
14 |
17.5 |
17.5 |
17.5 |
16.5 |
13 |
11 |
9 |
7 |
| int. |
16.5 |
17.5 |
20 |
20 |
20 |
20 |
17.5 |
15 |
13 |
10 |
| pico |
22.5 |
22.5 |
22.5 |
22.5 |
22.5 |
22.5 |
22.5 |
20 |
17.5 |
15 |
| Vazão máx. (L/min) |
cont. |
40 |
50 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
| int. |
45 |
60 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
| Peso (kg) |
6.5 |
6.7 |
6.9 |
7 |
7.3 |
7.6 |
8 |
8.5 |
9 |
9.5
|
1. estrutura e características de desempenho do motor orbital hidráulico
① Adotando distribuição de fluxo de extremidade e distribuição de fluxo axial, estrutura simples e compacta, alta precisão de distribuição de fluxo.
②O par estator-rotor com dentes definidos tem alta eficiência mecânica e longa vida útil de operação de alta pressão.
③Adotando rolamentos de esferas de junta angular dupla, pode suportar grandes cargas radiais e axiais, baixo atrito e alta eficiência mecânica.
④Excelente design do mecanismo de distribuição de fluxo, apresentando alta precisão de distribuição de fluxo e compensação automática de desgaste.
⑤O motor orbital hidráulico pode ser usado em série e em paralelo, e deve ser conectado com a porta de drenagem de óleo externa quando usado em série.
⑥O motor orbital hidráulico pode ser usado em série e em paralelo, e deve ser conectado com a porta de drenagem quando usado em série.
⑦ Uma variedade de flange, eixo de saída, porta de óleo e outras formas de conexão de montagem.
