Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | motor geroler hidráulico | Material: | Ferro fundido |
|---|---|---|---|
| Número do modelo: | BMPH-50-H4-RS | Características: | Torque alto de baixa velocidade |
| Deslocamento: | 50cc | Haste: | 1 polegada de eixo da chave |
| Destacar: | Motor hidráulico orbital de 50CC,Motor hidráulico com flange quadrada,Motor hidráulico com chaveta Woodruff de 1 polegada |
||

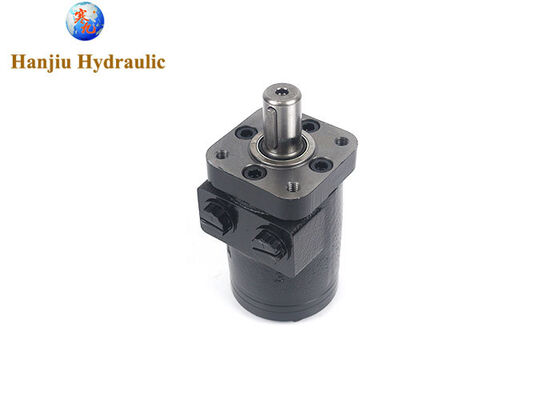

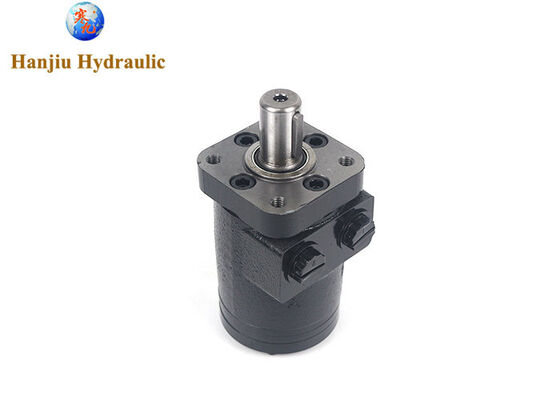

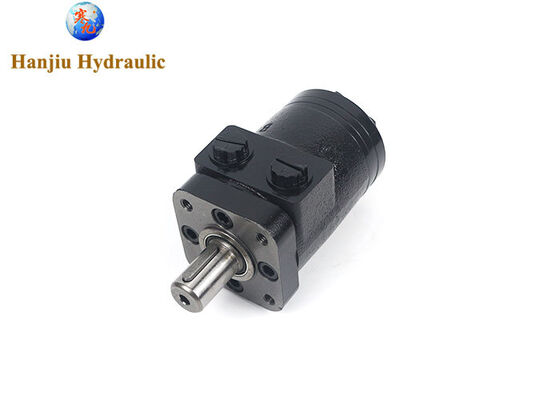

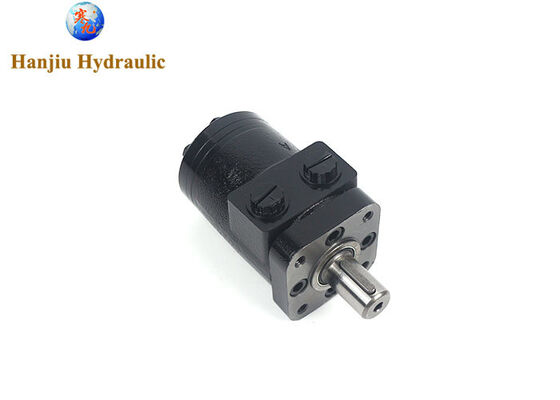

Orbital Motors BMPH-50-H4-R-S,50CC flange quadrado do motor hidráulico com chave de 1 polegada
Informações sobre o produto
Tipo de modelo:BMPH-50-H4-R-S
Disposição: 50cc
Flanca:4 Std do parafuso: 44,4 [1,75] Dia. X 3,0 [.12] Piloto, .375-16 Instalação
eixo:O eixo Ø25.4, tecla paralela6.35x6.35x31.75
fios de porta:7/8-14 O-ring, 7/16-20UNF
Especificação
| Tipo | BMPH 36 |
BMPH 50 |
BMPH 80 |
BMPH 100 |
BMPH 125 |
BMPH 160 |
BMPH 200 |
BMPH 250 |
BMPH 315 |
BMPH 400 |
BMPH 500 |
|
| Deslocamento geométrico (cm3/rev.) | 36 | 51.7 | 77.7 | 96.2 | 120.2 | 157.2 | 194.5 | 240.3 | 314.5 | 389.5 | 486.5 | |
| Velocidade máxima (rpm) | Cont. | 1500 | 1150 | 770 | 615 | 490 | 383 | 310 | 250 | 192 | 155 | 120 |
| int. | 1650 | 1450 | 960 | 770 | 615 | 475 | 385 | 310 | 240 | 190 | 150 | |
| Torque máximo (N·m) | Cont. | 55 | 100 | 146 | 182 | 236 | 302 | 360 | 380 | 375 | 360 | 385 |
| int. | 76 | 128 | 186 | 227 | 290 | 370 | 440 | 460 | 555 | 525 | 560 | |
| Pico | 96 | 148 | 218 | 264 | 360 | 434 | 540 | 550 | 650 | 680 | 680 | |
| Potência máxima (kW) | Cont. | 8 | 10 | 10 | 11 | 10 | 10 | 10 | 8.5 | 7 | 6 | 5 |
| int. | 11.5 | 12 | 12 | 13 | 12 | 12 | 12 | 10.5 | 8.5 | 7 | 6 | |
| Caída de pressão máxima (MPa) | Cont. | 12.5 | 14 | 14 | 14 | 14 | 14 | 14 | 11 | 9 | 7 | 6 |
| int. | 16.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 14 | 14 | 10.5 | 9 | |
| Pico | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 22.5 | 18 | 16 | 14 | 12 | |
| Fluxo máximo (L/min) | Cont. | 55 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| int. | 60 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| Peso (kg) | 5.6 | 5.6 | 5.7 | 5.9 | 6 | 6.2 | 6.4 | 7 | 6.9 | 7.4 | 8 | |
![]()
![]()
![]()
Outros tipos, você pode escolher a partir do código de ordem
![]()
1Preparar para a instalação.
A preparação completa antes da instalação é fundamental para evitar falhas subsequentes.Verificar se o eixo de saída do motor e a flange de montagem não apresentam danos por impacto. Confirmar que os selos estão intactos e não distorcidos. Contactar o suporte pós-venda imediatamente se for detectado dano no transporte. 2. Inspecionar o local de instalação do equipamento. Limpe os resíduos de óleo, ferrugem,e detritos da superfície de montagem da flange e dos pontos de ligação do eixo. Superfícies lisas com papel de areia para evitar a distribuição desigual da força devido a pontos de contacto irregulares após a instalação.
Ferramentas e materiais de consumo devem ser preparados com antecedência: Prepare chaves de torque compatíveis, chaves hexadecimais, selante, óleo hidráulico limpo e panos sem pêlos.Garantir que o ambiente de instalação seja seco e limpoEspecialmente em ambientes externos, como campos ou canteiros de obras, erguer abrigos temporários contra poeira para evitar que os contaminantes entrem no interior do motor.
2Procedimento de instalação
A primeira etapa envolve o posicionamento e a fixação da flange.Não forçar o alinhamento por golpe. primeiro apertar a mão 4-6 parafusos de posicionamento (utilize parafusos de alta resistência especificados no manual do equipamento).Apertar em três etapas, seguindo o princípio do aperto diagonal e uniforme.. Evite-se o aperto excessivo, que pode causar deformação da flange, ou o aperto insuficiente, que pode conduzir a vibrações durante o funcionamento.
Para as ligações com chave: aplicar uma pequena quantidade de graxa na chave do eixo de saída, inserir suavemente a chave,em seguida, alinhar cuidadosamente e inserir o eixo de acionamento do equipamento para garantir que não ocorre ligação. Para ligações de spline: alinhar as splines e empurrar em um ritmo constante; evitar impactos violentos.Aplicar um anel uniforme de selante resistente ao óleo em torno da superfície de acoplamento da flange para criar um selo secundário e evitar o vazamento de óleo hidráulico.
Primeiro, inspecione as portas de entrada e saída do motor para detectar danos. Limpe as portas com um pano sem pêlos mergulhado em óleo hidráulico limpo.alinhar as linhas com as portas e apertá-los uniformemente à mãoNota crítica: As portas de entrada e saída devem corresponder estritamente às condutas de óleo do equipamento.Reverter as conexões fará com que o motor gire na direção errada e falhe.
3. Envio e aceitação
Após a instalação, deve efectuar-se a colocação em funcionamento.Toque na caixa para verificar a temperaturaUma vez que a operação sem carga esteja normal, aumentar gradualmente a carga para 30%, 60% e 100% da carga nominal.executar cada etapa durante 15 minutos, monitorizando a velocidade e o binário do motor para garantir a conformidade com as especificações do equipamento;Se ocorrerem quedas bruscas de velocidade ou torque insuficiente, desligue a unidade para inspecionar a pressão da tubulação ou o estado da ligação do eixo.
Por trás da instalação padronizada está o sistema de suporte abrangente da Hanjiu.Hanjiu fornece o Motor Orbital BMP/BMPH com manuais de instalação ilustrados detalhados e tutoriais em vídeoA nossa equipa profissional de I&D fornece orientações de instalação personalizadas adaptadas às condições específicas do equipamento.Uma rede global abrangente de serviço pós-venda oferece suporte técnico 24 horas por dia, 7 dias por semana, durante todo o processo de instalaçãoEscolher o Hanjiu Motor Orbital BMP/BMPH significa não só adquirir um produto de alta qualidade, mas também desfrutar de suporte técnico completo do processo, tornando a instalação livre de problemas e operação livre de preocupações!
