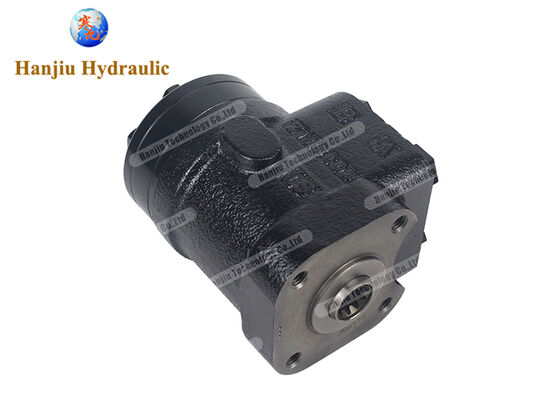

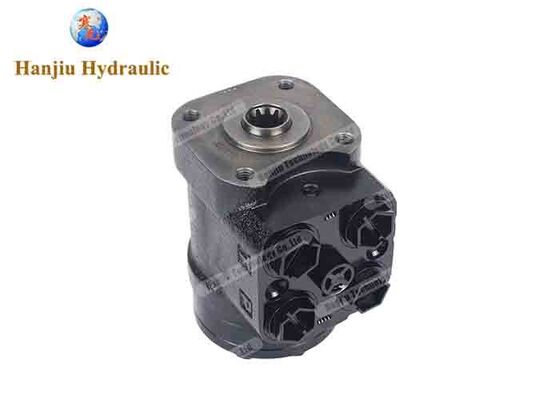

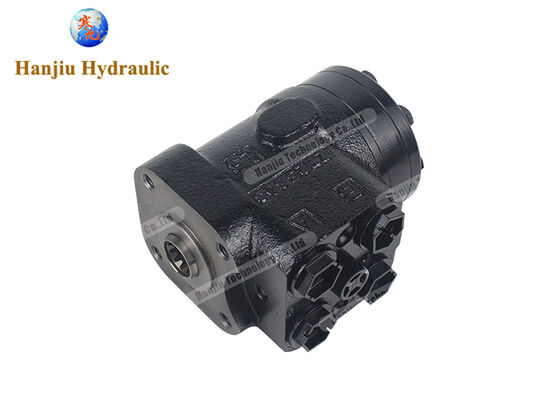

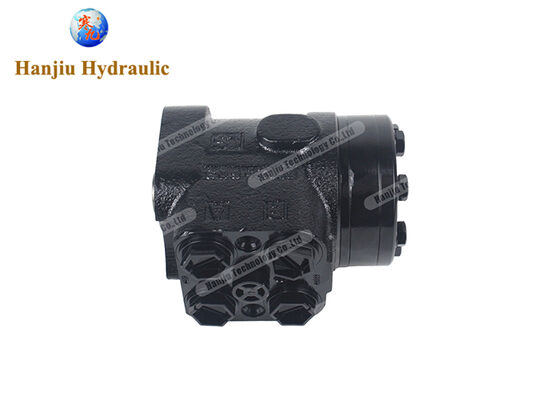

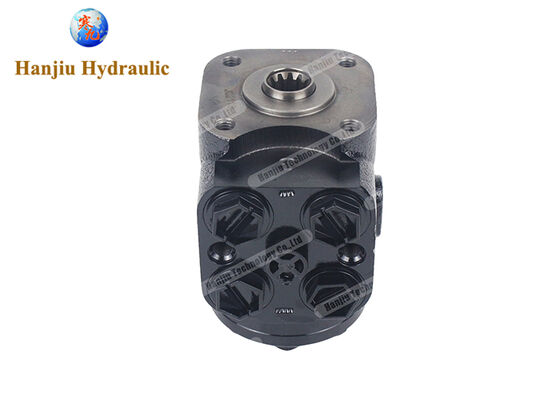

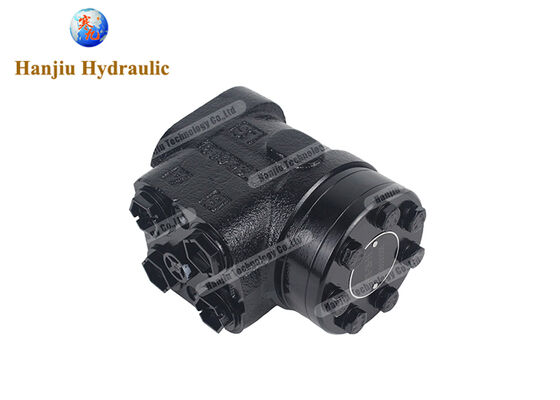

Sistema de direção totalmente hidráulico sensível à carga da série 101S

Sistema de direção totalmente hidráulico sensível à carga da série 101S A substituição ideal para OSPC

O101SO sistema de direção totalmente hidráulico de detecção de carga da série é uma solução de controlo de direção rentável para máquinas agrícolas, máquinas de construção e veículos especiais.Funcionalmente totalmente compatível com oOSPCA série LS, e com os parâmetros de desempenho que atendem às normas internacionais, esta série é um substituto ideal para os sistemas de direção OSPC.É amplamente utilizado nos sistemas de controlo de direcção de veículos pesados de baixa velocidade, tais como tratores, carregadores, empilhadeiras, combinadoras, rolos de estrada, máquinas marítimas, máquinas florestais e máquinas de manutenção de estradas.

O deslocamento principal do produto varia de50 ml/h a 400 ml/h, com uma pressão máxima de entrada de 17,5 MPa, uma pressão contínua máxima de 2,5 MPa e um binário de direcção manual ≤ 130 N·m.incluindo ON (open-core não-responsive), CN (clustered-core non-responsive), OR (open-core responsive) e LS (load-sensing), para satisfazer os requisitos de configuração de diferentes sistemas hidráulicos.

I. Utilização correta das unidades de direcção 101S

1Pontos de instalação

Antes da instalação, confirmar que as especificações do produto correspondem ao sistema principal, incluindo deslocamento, método de ligação e configuração da válvula.Apertar os parafusos de ligação até ao valor de binário especificado e aplicar um adesivo de bloqueio de rosca adequado para evitar o afrouxamento devido à vibração. Se a posição do braço de balanço precisar de ajuste durante a instalação, remova primeiro o parafuso de ajuste do limitador de direcção correspondente no mecanismo de direcção.Reinstalação com um binário de 12±3 N·m. Durante toda a operação, evitar estritamente a introdução de objetos estranhos no equipamento de direção.e que a viscosidade do óleo satisfaz os requisitos do sistema.

2Configuração do sistema

O equipamento de direção da série 101S pode ser utilizado com uma bomba de deslocamento fixo, uma bomba de pressão constante de deslocamento múltipla,ou uma bomba de detecção de carga (uma bomba variável com compensação combinada de caudal e pressão) para formar diferentes configurações de sistemas de direção hidráulica de detecção de cargaOs modelos montados em placa (por exemplo, 101S-5, 101S-5L, 101S-5E) podem ser utilizados com válvulas de prioridade do tipo PVF* através de ligação montada em placa; os modelos montados em tubos (por exemplo,101S-5T) devem ser utilizadas com válvulas de prioridade do tipo DYXL ou YXL através de ligação instalada num tubo.Durante a instalação, siga rigorosamente os desenhos do produto e as instruções de ligação dos tubos.

3Precauções de utilização

Quando o volante é girado, o núcleo da válvula gira em um pequeno ângulo, a mola é pressionada para baixo, fazendo com que a manga da válvula gire.ligando assim o circuito de óleoO eixo de ligação impulsiona o rotor no estator a girar, fornecendo óleo hidráulico proporcional ao ângulo do volante para a válvula de amplificação de fluxo.A mola faz com que a manga da válvula e o núcleo da válvula retornem automaticamente ao centroAntes de iniciar o sistema, verificar o nível de óleo e sangrar os tubos para evitar a entrada de ar e causar atraso ou instabilidade da direcção.

II. Problemas comuns Métodos de resolução e reparação de problemas

1. Direção pesada

Causas possíveis: óleo ou ar hidráulico insuficientes no sistema hidráulico; filtro de reservatório entupido; válvula de regulação da bomba de óleo com mau funcionamento;Anel de vedação do pistão ou do corpo da válvula danificado, anel de vedação radial, anel de vedação do centro do sulco- abertura excessiva da válvula ou fechamento inadequado.

Passos para solucionar problemas: Verificar o nível de óleo e adicionar óleo → Limpar o filtro → Saciar o ar → Verificar a bomba de óleo e os vedações.

2- Fugas de óleo nas articulações do volante

Os pontos comuns de vazamento de óleo incluem as juntas entre o corpo da válvula, o diafragma, o estator e o rotor, bem como o diário ou a vedação da válvula de alívio.

Métodos de reparação: Para vazamentos de óleo nas juntas, substitua o selo, limpe as juntas ou aperte os parafusos; para revistas danificadas ou selos de válvulas de alívio, substitua diretamente os selos correspondentes.

3. Direção inoperante ou direção auxiliar instável

Causas possíveis: Ar no sistema hidráulico; peças usadas do travão de direção interno que causam maior espaço livre; sistema hidráulico com sinal LS bloqueado ou sinal de pressão anormal.

Passos para solucionar problemas: Ar de escape → Limpeza do circuito de óleo → Verificar se o sinal de pressão da porta de óleo LS é normal → Se o desgaste interno for grave, desmontar e reparar ou substituir o equipamento de direção.

4Dicas de manutenção

Após a desmontagem e limpeza, verifique se as engrenagens e o suporte estão desgastados e danificados, bem como se a caixa está rachada.Recomenda-se verificar simultaneamente o rolamento de empuxoSe forem encontrados danos, abolhos, ferrugem ou rachaduras, substituí-los imediatamente.Recomenda-se a substituição de todo o equipamento de direção para garantir a segurança do sistema..

III. Vantagens dos produtos para os distribuidores

1Completamente comparável às marcas internacionais, substituição sem preocupações.

A série 101S tem a mesma aparência, estrutura interna e parâmetros de desempenho da série OSPC**LS, e pode substituir diretamente os produtos da série convencional, comoOSPC, M+S HKUS e Eaton 401.Os concessionários não precisam adaptar as suas soluções existentes; a substituição é conveniente e tem uma elevada aceitação dos clientes.

2- Design altamente integrado, de custo-eficácia de ponta

Esta série integra a válvula de segurança, a válvula de sobrecarga bidireccional, a válvula de reabastecimento bidireccional e a válvula de retenção de entrada, todas dentro do invólucro do equipamento de direção,eliminando a necessidade de blocos de válvulas de ligação adicionais. Isto torna mais conveniente de utilizar, e as dimensões de ligação estão em conformidade com as normas internacionais.e uma taxa de falha mais baixa.

3. Multiplas configurações funcionais, ampla cobertura

O produto oferece quatro modos: ON (open-core no response), CN (closed-core no response), OR (open-core response) e LS (load sensing).Pode adaptar-se a vários cenários de aplicaçãoA distribuição de um modelo pode servir vários segmentos de mercado, resultando numa elevada eficiência da rotatividade dos estoques.

4. Cadeia de fornecimento estável, tempo de entrega controlado

Como fábrica de origem, temos uma capacidade de produção estável e um sistema de controlo de qualidade abrangente.Eliminar as preocupações de falta de estoque e interrupções do abastecimento.

5Resposta rápida após-venda e alta margem de lucro

Em comparação com os longos ciclos de pós-venda das marcas europeias e americanas, oferecemos resposta rápida e fornecimento de peças em tempo hábil, ajudando os distribuidores a reduzir os custos de manutenção pós-venda.Um sistema razoável de preços à saída da fábrica garante aos distribuidores uma ampla margem de lucro.

Quais problemas posso resolver por si?

Para distribuidoresAjudar a abrir rapidamente o mercado

A série 101S substitui perfeitamente a série OSPC. Os seus recursos de clientes OSPC existentes podem ser convertidos diretamente, sem a necessidade de adquirir novos clientes.preços competitivos, e resposta pós-venda oportuna, ajudando a melhorar a satisfação do cliente e as taxas de recompra.

Para Fabricantes OEMAjudar a otimizar a sua cadeia de abastecimento

Precisamos de componentes hidráulicos com desempenho fiável, parâmetros consistentes e prazos de entrega estáveis.A série 101S está totalmente em conformidade com as dimensões de conexão padrão internacional e pode substituir diretamente a configuração original OSPC sem modificar o projeto da unidade principalApoiamos a personalização com base nos desenhos fornecidos; tudo, desde as posições dos furos de montagem até os tipos de portas de óleo, pode ser ajustado conforme necessário,ajudá-lo a reduzir os custos de aquisição e a otimizar o layout da sua cadeia de fornecimento.

Para prestadores de serviços de reparaçãoFazer reparações mais eficientes

Os maiores medos no mercado de reparação são a falta de disponibilidade de peças, preços opacos e longos prazos de entrega.Temos uma gama completa de especificações de deslocamento e configurações de válvulaDe peças padrão a conjuntos de válvulas personalizados, oferecemos um único balcão,reduzir significativamente o tempo de espera para reparação e melhorar a reputação do serviço.

V. Bem-vindo a comprar de nós na China

Somos um fabricante profissional de engrenagens de direção hidráulica localizado em Shijiazhuang, província de Hebei, China.Os nossos produtos são certificados SGS/BVFornecemos várias séries de engrenagens de direcção totalmente hidráulicas, incluindo101S, OSPC, OSPB, HKUS, 060, 102S, 103S e BZZ-BTambém podemos assumirOEM/ODMpedidos personalizados.

Escolher a fonte diretamente da nossa fábrica na China lhe dará: preços de fábrica competitivos, suporte técnico profissional e uma garantia de abastecimento estável.Os nossos produtos são exportados para muitos países e regiões em todo o mundo, e são amplamente utilizados em máquinas agrícolas, máquinas de construção, máquinas marítimas, máquinas florestais e outros campos, desfrutando de um alto nível de confiança dos clientes.

Damos as boas vindas aos distribuidores globais, fabricantes OEM e prestadores de serviços para visitar a nossa fábrica na China para discutir a cooperação.ou compras a granel, vamos servi-lo com uma atitude profissional e produtos de alta qualidade.

Contacte-nos agora para obter o nosso catálogo de produtos e a nossa cotação!

Para obter as últimas especificações e cotações do produto, entre em contato diretamente com a nossa equipa de vendas para obter o manual oficial do produto e os termos comerciais.
