PAPEL TÉCNICO BLANCO

Série HANJIU OMR

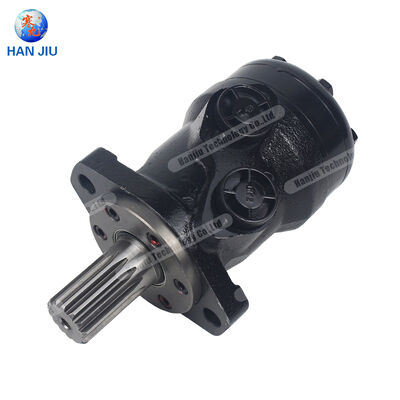

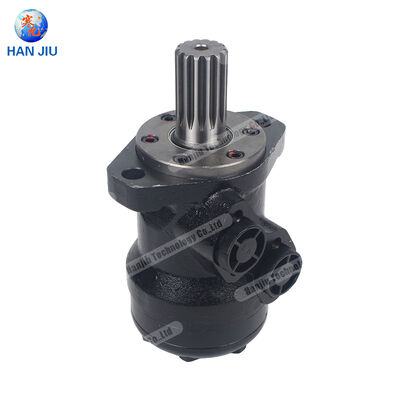

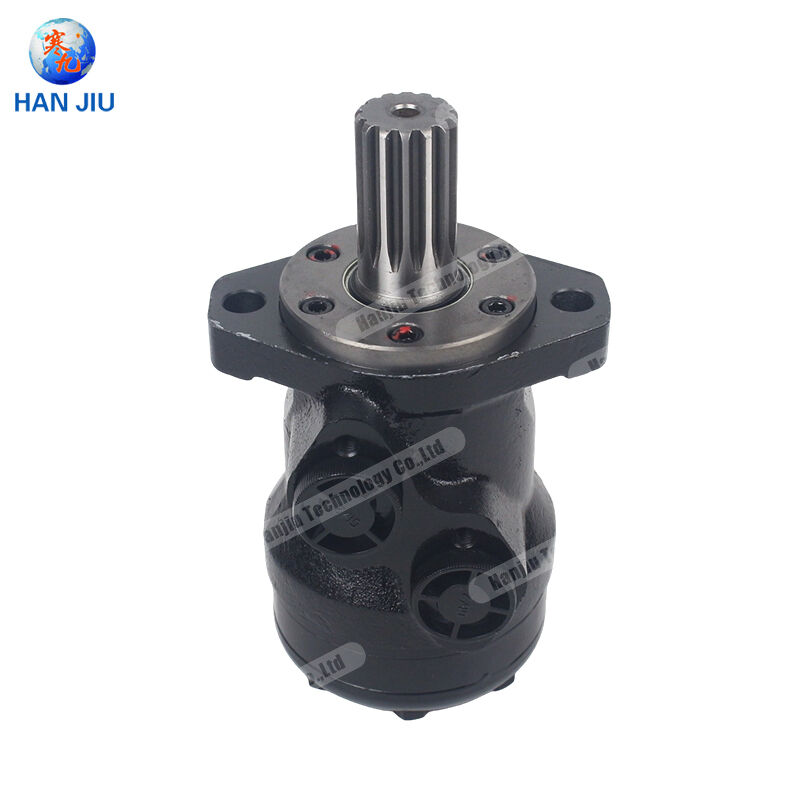

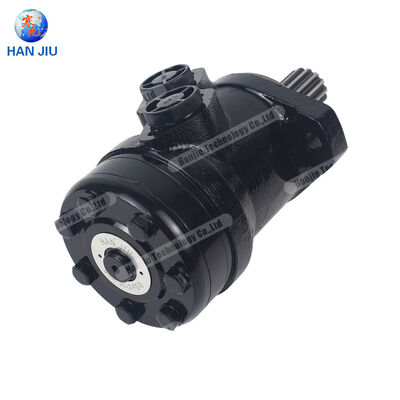

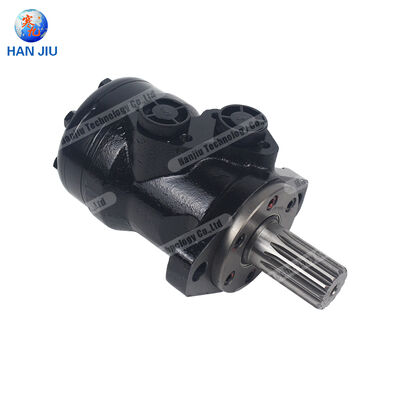

Motor orbital

Danfoss OMR Compatível

OMR 50 · 80 · 100 · 125 · 160 · 200 · 250 · 315 · 375 · 400

A Comissão concluiu que a Comissão não tinha tido qualquer intenção de alterar a decisão de início do procedimento.

Junho de 2025 -- www.hjhydraulic.com

Lista de conteúdos

Resumo executivo 3

Capítulo 1 Série OMR: Tecnologia de motores orbitais de carga média 4

1.1 Mecanismo gerotor com anel de engrenagem de rolos 4

1.2 OMR vs OMP: Principais diferenciais 5

Capítulo 2 HANJIU OMR Especificações técnicas completas 6

2.1 Faixa de deslocamento de dez modelos 6

2.2 Quadro 7 dos dados de desempenho

2.3 Pressão, binário e velocidade 8

Capítulo 3 Guia de referência cruzada e compatibilidade 9

3.1 HANJIU OMR vs Danfoss OMR Referência cruzada 9

3.2 Intercâmbio de várias marcas 10

Capítulo 4 Peças sobressalentes, conjuntos de selos e soluções de serviço 11

4.1 Catálogo de peças sobressalentes do núcleo 11

4.2 Otimização dos custos de manutenção 12

Capítulo 5 Aplicações em todas as indústrias 13

Capítulo 6 Garantia da qualidade e distribuição mundial 15

Capítulo 7 Guia de encomendas e apoio técnico 17

Conclusão 19

Referências 20

Resumo executivo

The HANJIU OMR series medium-duty orbital hydraulic motor delivers enhanced power density and superior bearing capacity for applications demanding greater torque output and longer service life than standard light-duty alternatives- posicionado entre a série compacta OMP e as famílias OMS/OMT de cargas pesadas,A série OMR integra um mecanismo de anel de engrenagem de rolos com suporte robusto de rolamento para lidar com cargas radiais e axiais de eixo substancialmente mais altasEste livro branco apresenta a linha completa de produtos HANJIU OMR, que abrange dez variantes de deslocamento, de OMR 50 a OMR 400, com especificações técnicas abrangentes, dados de referência cruzada,Informações sobre apoio ao mercado pós-venda.

A Shijiazhuang Hanjiu Technology Co., Ltd. desenvolveu os seus motores orbitais da série OMR para alcançar uma completa intercâmbio dimensional e de desempenho com a série OMR da Danfoss,o ponto de referência reconhecido mundialmente para a transmissão hidráulica de potência de carga médiaCom pressões máximas contínuas de 175 bar, torque máximo de saída de até 580 Nm e uma gama versátil de configurações de flange, eixo e porta,Os motores HANJIU OMR fornecem um, alternativa prontamente disponível para fabricantes de equipamentos OEM, integradores de sistemas hidráulicos e prestadores de serviços de reposição em todo o mundo.

Palavras-chave: HANJIU OMR motor orbital, motor hidráulico de carga média, Danfoss OMR compatível, motor orbital de anel de engrenagem de rolos, OMR 50 OMR 80 OMR 100 OMR 125 OMR 160 OMR 200 OMR 250 OMR 315 OMR 375 OMR 400,motor hidráulico de baixa velocidade de alto binário, construção civil, equipamento agrícola, equipamento de construção civil, equipamento de construção civil, equipamento de construção civil

Capítulo 1 Série OMR: Tecnologia de motores orbitais de carga média

1.1 Mecanismo gerotor com anel de engrenagem de rolos

O motor orbital da série OMR, como todos os motores hidráulicos gerotor,Converte a potência do fluido em rotação mecânica através da interação de um anel estator dentado internamente e um rotor dentado externamenteA inovação definidora do projeto OMR é a incorporação de um anel de engrenagem de rolos: rolos cilíndricos estão instalados nos bolsos dos dentes do estator,criando uma interface de contato de rolamento com os dentes do rotor em vez do contato deslizante encontrado em projetos padrão.

Esta arquitetura de anel de engrenagem de rolos oferece benefícios significativos de desempenho que distinguem o OMR de alternativas mais leves.Prolongamento da vida útil em condições de alta pressão contínuaA distribuição dos rolos aumenta a área de contacto efetiva, permitindo uma maior capacidade de transmissão do binário.especialmente a pressões de funcionamento elevadasA construção robusta do conjunto de engrenagens tolera pressões de retorno mais elevadas sem exigir linhas de drenagem externas, simplificando a concepção do sistema hidráulico.

O fluido hidráulico entra através da válvula distribuidora de máquina de precisão (válvula de bobina), que está integrada com o eixo de saída.A válvula abre e fecha sequencialmente passagens de fluxo para as câmaras de expansão e contração formadas entre os dentes do rotor e do estatorÀ medida que a pressão hidráulica age sobre o rotor, ele executa um movimento composto: viagem orbital em torno do centro geométrico do estator combinado com rotação sobre seu próprio eixo.Um mecanismo de engrenagem de anel fixo traduz este movimento orbital-rotativo em rotação pura do eixo, proporcionando uma saída suave e de alto binário a baixas velocidades.

1.2 OMR vs OMP: Principais diferenciadores

Embora as séries OMP e OMR compartilhem o mesmo princípio fundamental de funcionamento do gerotor, o OMR incorpora aprimoramentos estruturais que o elevam a uma classe de desempenho mais elevada.A compreensão destas diferenças permite que os projetistas de equipamentos selecionem o motor ideal para cada requisito de aplicação.

● Capacidade de rolamento: Os motores OMR possuem rolamentos de eixo maiores e mais robustos capazes de suportar cargas radiais e axiais significativamente mais elevadas,que os tornem adequados para aplicações de tração direta sem apoio externo adicional de rolamentos

● Anel de engrenagem de rolos: o anel de estator equipado com rolos do OMR proporciona uma resistência ao desgaste superior e uma maior eficiência mecânica em comparação com o projeto de contato deslizante do OMP,especialmente em operações de alta pressão sustentadas

● Pressão nominal: Os motores OMR atingem uma pressão contínua máxima de 175 bar com capacidade máxima de 200 bar, em comparação com 140 bar contínuos para a maioria dos modelos OMP

● Opções de montagem: Os motores OMR oferecem configurações de flange oval A2 e flange quadrado C, proporcionando maior flexibilidade de instalação do que a flange A2 padrão da OMP

● Opções de eixo: o OMR acomoda diâmetros de eixo maiores, incluindo eixos cilíndricos de 32 mm, espinados de 1-1/4 polegadas e cônicos para maior transmissão de binário

● Dimensões gerais: o OMR é aproximadamente 20% maior e mais pesado do que o modelo OMP correspondente, refletindo o aumento da capacidade estrutural

Capítulo 2 HANJIU OMR Especificações técnicas completas

2.1 Faixa de deslocamento de dez modelos

A série HANJIU OMR abrange dez modelos de deslocamento que fornecem binário contínuo de 65 Nm a 580 Nm.Cada número de modelo corresponde ao deslocamento geométrico nominal em centímetros cúbicos por rotaçãoA gama de produtos está estruturada para cobrir aplicações de média carga, desde instrumentos agrícolas compactos até equipamentos pesados de construção:

2.2 Quadro de dados de desempenho

O quadro seguinte apresenta as especificações de desempenho em serviço contínuo para todos os motores orbitais da série HANJIU OMR.Todos os valores são medidos a uma pressão de trabalho de 140 bar com óleo hidráulico mineral ISO VG 46 a 50 graus C. As classificações intermitentes (pico de trabalho não superior a 10% do tempo do ciclo) permitem pressões de até 200 bar:

2.3 Envelope de pressão, binário e velocidade

A série HANJIU OMR oferece uma pressão contínua máxima de 175 bar em todos os modelos de OMR 50 a OMR 400,com uma pressão máxima intermitente de 200 bar para condições de sobrecarga de curta duraçãoA velocidade máxima de funcionamento varia inversamente com o deslocamento, de 810 rpm para o OMR 50 até 155 rpm para o OMR 400, mantendo uma lubrificação óptima do filme de fluido em todos os pontos de funcionamento.

O binário de saída máximo em serviço contínuo atinge 580 Nm para o OMR 375, sendo que o OMR 400 fornece 520 Nm. O binário de partida é em média de 85% a 90% do binário contínuo nominal,assegurar uma arrancada fiável sob carga pesada sem mecanismos auxiliaresTodos os modelos mantêm uma elevada eficiência volumétrica (normalmente de 90% a 95%) em todas as suas faixas de velocidade e pressão especificadas, com uma eficiência global superior a 80% nos pontos de funcionamento ideais.

A contrapressão máxima admissível na linha de retorno atinge 100 bar quando for especificada a opção de vedação do eixo de alta pressão (HPS),eliminação da necessidade de ligações de drenagem externas na maioria das aplicações de circuito fechado e de circuito regenerativoAs configurações padrão de vedação do eixo permitem uma pressão de retorno máxima de 50 bar.

Capítulo 3 Guia de referência cruzada e compatibilidade

3.1 HANJIU OMR vs Danfoss OMR Referência cruzada

Os motores orbitais da série HANJIU OMR (também comercializados como BMR/BM2 em regiões selecionadas) alcançam completa intercâmbio dimensional e funcional com a série OMR da Danfoss.O quadro de referência cruzada seguinte permite a correspondência precisa dos modelos para substituiçãoAplicações de design de equipamentos novos e de modernização:

Todos os motores HANJIU OMR passam por uma inspecção dimensional abrangente, testes de pressão a 1,5 vezes a pressão nominal e validação de desempenho antes do envio.geometria do eixo, as especificações do fio de porta e as dimensões gerais do envelope estão em conformidade com as normas OEM da Danfoss,Assegurar a substituição direta do equipamento ou dos sistemas hidráulicos sem modificação dos equipamentos ou sistemas hidráulicos existentes.

3.2 Intercâmbio de várias marcas

Além da compatibilidade com a Danfoss, os motores da série HANJIU OMR servem como substituto direto para as seguintes grandes marcas internacionais,fornecer aos distribuidores e organizações de serviços uma solução de fonte única para diversos requisitos do mercado de reposição:

● M+S Hydraulic (Bulgária) motores orbitais de carga média da série MR e MRS

● Motores de alta torque de baixa velocidade da série S e da série 2000 da Eaton Char-Lynn

● Motores de carga média da série TG e WP da Parker / White Drive

● Motores orbitais da série SAM Brevini BGH e BMR

● Motores hidráulicos da série Ross TRW MD e ME

● Motores gerotores da série MCR03 e MCR05 da Bosch Rexroth

Esta ampla intercambiabilidade entre marcas posiciona a HANJIU como um fornecedor de soluções universais para a substituição de motores orbitais de trabalho médio,Redução da complexidade do inventário para os distribuidores e garantia de um rápido cumprimento para as instalações de manutenção que servem frotas de equipamentos mistos.

Capítulo 4 Peças sobressalentes, conjuntos de selos e soluções de serviço

4.1 Catálogo de peças sobressalentes do núcleo

A HANJIU mantém um inventário completo de peças de reposição originais para toda a série OMR,Apoio a programas de manutenção preventiva e operações de reparação em campo com componentes de conformidade garantidaO catálogo de peças de reposição inclui:

4.2 Otimização dos custos de manutenção

A implementação de motores orbitais HANJIU OMR e peças de reposição originais proporciona vantagens de custo mensuráveis durante todo o ciclo de vida da propriedade do equipamento:

● Redução dos custos de aquisição de 35% a 55% em comparação com os equipamentos originais da Danfoss, com desempenho equivalente e vida útil verificada

● Kit completo de vedação com preços 40% a 60% abaixo dos níveis do OEM, com todos os kits contendo vedações, anéis O e juntas de precisão para uma revisão completa

● Prazos padrão de entrega de 1 a 7 dias em todo o mundo, com expedição expressa de 24 horas disponível para necessidades de emergência

● Redução do custo total de propriedade de 25% a 35% obtida através da disponibilidade consistente de peças, vida útil prolongada do motor e tempo de inatividade reduzido

● Consultas técnicas gratuitas por engenheiros hidráulicos qualificados, com tempo médio de resposta inferior a 2 horas

Capítulo 5 Aplicações em todas as indústrias

O motor orbital da série HANJIU OMR de trabalho médio atende a um portfólio diversificado de aplicações em vários setores industriais, aproveitando sua capacidade de suporte aprimorada, maior classificação de pressão,e durabilidade comprovada em condições de funcionamento exigentes.

5.1 Equipamento de construção civil e de movimentação de terra

A maquinaria de construção representa o maior segmento de aplicação dos motores orbitais da série OMR. As instalações típicas incluem carregadores de volante de deslizamento e carregadores de trilho compacto,De potência não superior a 50 W, braço de carregador de carregador e motores de balde de carregador, sistemas de vibração e propulsão de tambores de rolos rodoviários, motores de rotação de tambores de misturadores de concreto e mecanismos de elevação e de abate de plataformas de trabalho aéreas.Os modelos OMR 80 a OMR 250 predominam nas aplicações de construção, em que a concepção do anel de engrenagem de rolos fornece a durabilidade necessária para uma operação contínua de alto binário em ambientes empoeirados e de alta vibração.

5.2 Máquinas agrícolas e de tratamento de relva

Os equipamentos agrícolas utilizam motores OMR para funções que incluem a condução de bobinas de colhedoras combinadas e sistemas de auge, elevação de tractor frontal e operações de multidão,Máquinas para a produção de carvão, incluindo máquinas para produção de carvão, propulsão do sistema de irrigação central e lateral, ventilador e bombas de pulverização de vinhas e pomares, e vagões de mistura de alimentos para animais e motores de mistura TMR. The OMR's superior bearing capacity makes it particularly well-suited to agricultural applications where side loading from long implements and uneven terrain subjects the motor shaft to significant radial forces.

5.3 Aplicações florestais, mineiras e marinhas

No setor florestal, os motores OMR alimentam os movimentos dos guindastes, a rotação da cabeça da colhedora e os sistemas de alimentação, bem como os atuadores do braço delimber.Aplicações de mineração incluem tração de veículos LHD subterrâneos e unidades de baldeAs instalações marítimas incluem os motores de guincho de âncora, as operações de capstan, a rampa de popa e os actuadores de cobertura de escotilha,e remetentes comerciais de redes de pescaOs modelos de deslocamento maiores, incluindo OMR 250, OMR 315, OMR 375 e OMR 400, fornecem o binário substancial exigido por estas aplicações de equipamentos móveis pesados.

5.4 Equipamento industrial e de manuseio de materiais

As aplicações industriais abrangem as unidades de correia transportadora, equipamentos de mistura e mistura, mesas de indexação rotativas, manuseio de moldes de injeção de plástico, propulsão automática de veículos guiados,motores de elevação e inclinação de mastros de empilhadeiras, mecanismos automatizados de armazenagem e recuperação e sistemas de rotação de máquinas têxteis. The OMR's ability to operate with high return pressure without drain connection (when equipped with HPS seal) makes it particularly advantageous in closed-loop and regenerative industrial hydraulic circuits.

Capítulo 6 Garantia da qualidade e distribuição mundial

A HANJIU Technology opera uma fábrica totalmente integrada em Shijiazhuang, com centros de usinagem CNC de precisão, linhas de produção automáticas de gerotores,e equipamento de ensaio e validação abrangenteO sistema de gestão da qualidade é certificado de acordo com as normas ISO 9001:2015, com a marcação CE adicional de conformidade para todos os produtos fornecidos aos mercados europeus.

● Ensaios de pressão de 100%: cada motor OMR é submetido a ensaios de pressão hidrostática a 1,5 vezes a pressão de trabalho nominal máxima para verificar a integridade da carcaça e o desempenho da vedação

● Validação do desempenho: velocidade de saída, binário e eficiência volumétrica são medidos e registrados para cada unidade de produção em relação às tolerâncias da especificação

● Verificação dimensional: a medição de precisão com CMM e metrologia convencional garante a intercâmbio com a Danfoss e outras especificações OEM

● Traçabilidade dos materiais: caixas de ferro fundido nodulares, eixos de aço ligado e conjuntos de gerotores provenientes de fornecedores qualificados com traçabilidade completa do lote

● Garantia: garantia de 12 meses contra defeitos nos materiais e no trabalho em condições normais de funcionamento

A rede de distribuição global engloba distribuidores autorizados, conta directos OEM e distribuidores de pós-venda em mais de 80 países.Ásia do Sudeste, e o Médio Oriente garante prazos de entrega de 1 a 7 dias para encomendas normais.Refletindo a confiança dos clientes internacionais no compromisso da empresa com a qualidade, preços competitivos e atendimento ao cliente atento.

Capítulo 7 Guia de encomendas e apoio técnico

7.1 Procedimento de selecção

A especificação do motor orbital HANJIU OMR correto para uma determinada aplicação segue um procedimento sistemático que considera os requisitos de binário, pressão do sistema, disponibilidade de fluxo,e restrições de instalação:

● Passo 1: Calcule o binário de saída necessário, incluindo o fator de serviço de aplicação (normalmente de 1,25 a 1,5 para equipamentos de construção e agrícolas)

● Etapa 2: Determinação da pressão de trabalho disponível do sistema e confirmação da adequação da pressão nominal do motor (função contínua versus intermitente)

● Passo 3: Calcule a taxa de fluxo necessária com base na velocidade de saída desejada e no deslocamento selecionado: Q = Vg x n / 1000 (L/min)

● Passo 4: Verifique se a velocidade, o fluxo e a pressão calculados estão dentro do limite de funcionamento contínuo do motor

● Passo 5: Escolha a flange de montagem (oval A2 ou quadrado C), o tipo de eixo (cilíndrico, espinhado ou cônico) e a configuração da porta para atender aos requisitos de instalação

● Etapa 6: Especificar o tipo de vedação do eixo (HPS padrão ou de alta pressão) com base na pressão de retorno esperada da linha de retorno

7.2 Apoio Técnico e Serviço ao Cliente

A HANJIU Technology fornece suporte técnico abrangente através de vários canais projetados para garantir a seleção, instalação e manutenção contínua bem-sucedida do produto.Consultas telefónicas diretas estão disponíveis durante o horário comercial prolongado (hora padrão da China). As consultas técnicas por e-mail recebem resposta garantida dentro de 2 horas durante o horário comercial. Documentação técnica completa, incluindo folhas de dados, manuais de instalação, guias de solução de problemas,e diagramas de funções está disponível para downloadO apoio técnico em vídeo e assistência de diagnóstico remoto é fornecido para desafios de aplicação complexos.

A equipa de apoio técnico é constituída por engenheiros hidráulicos qualificados com vasta experiência prática em máquinas de construção, equipamentos agrícolas, automação industrial,e aplicações de hidráulica móvel. quer o requisito envolva a concepção de novos equipamentos, a resolução de problemas do sistema ou a otimização da manutenção,A equipe de engenharia da HANJIU fornece soluções acionáveis que maximizam a produtividade do equipamento e minimizam o custo total de propriedade.

Conclusão

O motor hidráulico orbital de carga média da série HANJIU OMR representa um motor hidráulico comprovado,solução otimizada em termos de custos para aplicações que exigem maior capacidade de binário e maior durabilidade do rolamento do que as alternativas de serviço leveCom dez modelos de deslocamento que fornecem binário contínuo de 65 Nm a 580 Nm, pressão nominal de 175 bar contínuo (200 bar intermitente),e completa intercambiabilidade dimensional com a série OMR da Danfoss, HANJIU aborda todo o espectro de requisitos de transmissão de energia hidráulica de carga média.

O mecanismo de anel de engrenagem de rolos, a configuração robusta do rolamento e as opções de montagem versáteis posicionam a série OMR como o motor de escolha para máquinas de construção, equipamentos agrícolas,operações florestais, sistemas de manuseio de materiais e automação industrial, combinados com a ampla disponibilidade de peças sobressalentes, custos competitivos do ciclo de vida e suporte técnico global atento,Os motores orbitais HANJIU OMR proporcionam um valor tangível que reforça a posição competitiva dos fabricantes OEM e reduz os custos operacionais das frotas de equipamentos dos utilizadores finaisÀ medida que a tecnologia hidráulica evolui para uma maior eficiência e uma integração mais inteligente,A HANJIU continua comprometida em avançar sua linha de produtos OMR através de investimento contínuo em engenharia e excelência de fabricação.

Referências

[1] Danfoss Power Solutions. Informações Técnicas da Orbital Motors Tipo OMP X e OMR X. 2018.

[2] Danfoss Power Solutions. OMP, OMR e OMH Orbital Motors Informações Técnicas [151-1013]. 2011.

[3] Danfoss Power Solutions. OMR X Dados técnicos e diagramas de funções [151-1386, 151-1753]. 2023.

[4] Danfoss Power Solutions. OMR Dimensions, versões europeia e americana [151-1844, 151-1849]. 2023.

[5] Shijiazhuang Hanjiu Technology Co., Ltd. HANJIU OMR Series Orbital Motor Product Catalog. 2024.

[6] Shijiazhuang Hanjiu Technology Co., Ltd. Guia de referência cruzada do modelo: HANJIU OMR vs Danfoss, Eaton, M+S. 2024.

[7] Norma ISO 9001:2015. Sistemas de gestão da qualidade - Requisitos.

[8] Diretiva 2006/42/CE. Diretiva Máquinas. Parlamento Europeu e Conselho.
