PAPEL TÉCNICO BLANCO

Série HANJIU OMH

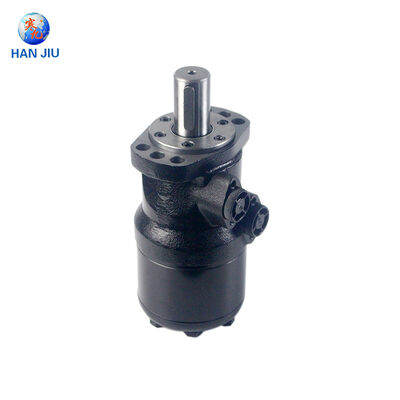

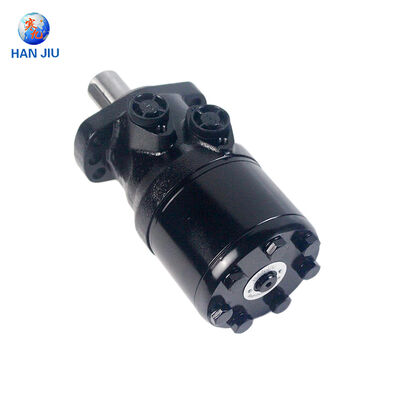

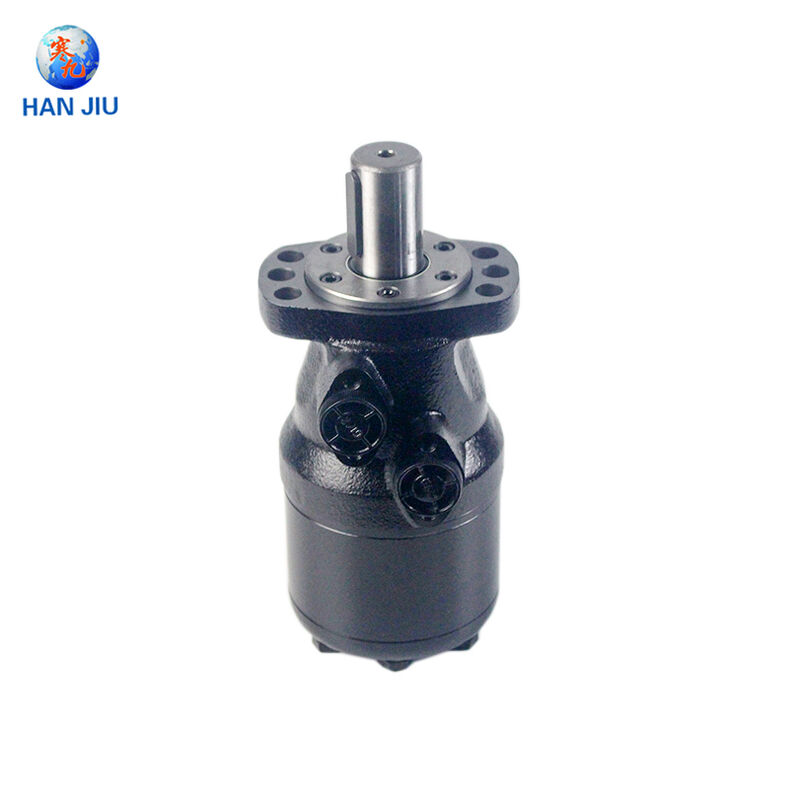

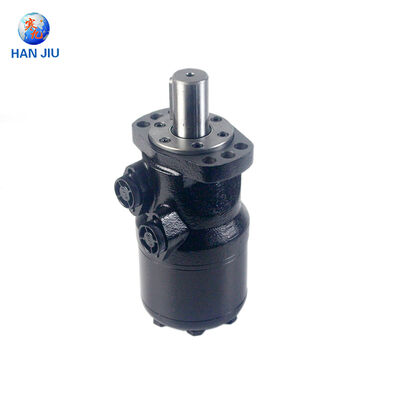

Motor orbital

Danfoss OMH Compatível Deslocamento Grande Design de Alto Torque

OMH 200 · 250 · 315 · 400 · 500

A Comissão concluiu que a Comissão não tinha tido qualquer intenção de alterar a decisão de início do procedimento.

Junho de 2025 -- www.hjhydraulic.com

Lista de conteúdos

Resumo executivo 3

Capítulo 1 Série OMH: Tecnologia de motores orbitais de grande deslocamento 4

1.1 Mecanismo de anel de engrenagem de rolos e princípio de funcionamento 4

1.2 OMH vs OMR: Diferenciadores estruturais e de desempenho 5

Capítulo 2 HANJIU OMH Especificações técnicas completas 6

2.1 Faixa de deslocamento de cinco modelos 6

2.2 Dados de desempenho contínuos e intermitentes 7

2.3 Pressão, binário e velocidade 8

Capítulo 3 Guia de referência cruzada e compatibilidade 9

3.1 HANJIU OMH vs Danfoss OMH Referência cruzada 9

3.2 Intercâmbio de várias marcas 10

Capítulo 4 Peças sobressalentes, conjuntos de selos e soluções de serviço 11

4.1 Catálogo de peças sobressalentes do núcleo 11

4.2 Otimização dos custos de manutenção 12

Capítulo 5 Aplicações em todas as indústrias 13

Capítulo 6 Garantia da qualidade e distribuição mundial 15

Capítulo 7 Guia de encomendas e apoio técnico 17

Conclusão 19

Referências 20

Resumo executivo

The HANJIU OMH series large-displacement orbital hydraulic motor delivers exceptional torque output and robust bearing capacity for applications that exceed the capabilities of standard medium-duty orbital motorsPosicionada como a ponte entre a série OMR e as famílias OMS/OMT pesadas, a série OMH possui conjuntos gerotores de grande deslocamento, flanges de montagem reforçadas A4,e rolamentos de eixo de grandes dimensões para lidar com cargas radiais e axiais extremasEste livro branco apresenta a linha completa de produtos HANJIU OMH que abrange cinco modelos de cilindrada de OMH 200 a OMH 500, com especificações técnicas abrangentes, dados de referência cruzada,Informações sobre apoio ao mercado pós-venda.

A Shijiazhuang Hanjiu Technology Co., Ltd. desenvolveu a sua série OMH para alcançar uma completa intercâmbio dimensional e de desempenho com a série Danfoss OMH,padrão reconhecido mundialmente para potência hidráulica orbital de grande deslocamentoCom deslocamentos geométricos que variam de 201,3 cm3 a 470,6 cm3, torque contínuo de saída até 340 Nm e torque intermitente máximo de 540 Nm, os motores HANJIU OMH proporcionam um alto desempenho,Alternativa rentável para os fabricantes de equipamentos OEM, projetistas de sistemas hidráulicos e prestadores de serviços de pós-venda que servem as indústrias de construção, mineração, silvicultura e marinha em todo o mundo.

Palavras-chave: HANJIU OMH motor orbital, motor hidráulico de grande deslocamento, Danfoss OMH compatível, OMH 200 OMH 250 OMH 315 OMH 400 OMH 500, motor hidráulico de alta velocidade,Motor orbital de engrenagem de anel de rolos, máquinas de construção pesadas motor hidráulico, equipamento de mineração motor hidráulico, peças sobressalentes de motores hidráulicos, kit de vedação de motores orbitais

Capítulo 1 Série OMH: Tecnologia de motores orbitais de grande deslocamento

1.1 Mecanismo e princípio de funcionamento dos anéis dos engrenagens de rolos

A série HANJIU OMH, como todos os motores hidráulicos orbitais modernos, converte a energia hidráulica em rotação mecânica através de um mecanismo gerotor reforçado por um anel de engrenagem de rolos.A geometria interna consiste em um anel estátor fixo com dentes internos de precisão mecanizada e um rotor em forma de estrela com dentes externos que malha dentro do furo do estátorO diferencial de contagem de dentes entre o estator e o rotor cria uma série de câmaras seladas que se expandem e contraem progressivamente à medida que o rotor orbita e gira.

A característica definidora do projeto OMH é o anel de engrenagem equipado com rolos: rolos cilíndricos estão instalados em cada bolso de dente do estator,que estabelece uma interface de contacto de rolamento com os dentes do rotorEsta arquitetura oferece vantagens de desempenho significativas em relação aos projetos de contato deslizante: o atrito de rolamento é inerentemente menor do que o atrito deslizante,Redução das perdas mecânicas internas e melhoria da eficiência globalO desgaste dos perfis dentários é drasticamente reduzido, estendendo a vida útil sob operação contínua a alta pressão; e a distribuição dos rolos aumenta a área de contacto efetiva de carga,permitindo a transmissão de um binário mais elevado sem fadiga dos componentes.

A válvula distribuidora, integrada coaxialmente com o eixo de saída,utiliza um projeto de bobina de precisão para direcionar sequencialmente o fluido hidráulico para as câmaras de expansão enquanto evacua o fluido das câmaras de contraçãoEsta válvula integrada elimina a necessidade de mecanismos de cronometragem externos e garante uma fixação precisa, independentemente da velocidade ou pressão de funcionamento.O mecanismo de engrenagem de anel fixo converte o movimento orbital rotativo composto do rotor em saída rotativa pura no eixo, proporcionando uma rotação suave e de alto binário a velocidades de quase zero até às máximas rpm nominal.

1.2 OMH vs OMR: Diferenciadores estruturais e de desempenho

Embora as séries OMH e OMR compartilhem o mesmo princípio de funcionamento do anel de engrenagem de rolos,O OMH incorpora melhorias estruturais substanciais que o elevam a uma classe de deslocamento e de carga mais elevadaEstas diferenças tornam o OMH o motor de escolha quando as demandas de aplicação excedem a capacidade das alternativas de carga média:

● Faixa de deslocamento: os motores OMH cobrem 201,3 a 470,6 cm3, significativamente maior do que a faixa OMR de 51,6 a 397,0 cm3, proporcionando torque de saída para as aplicações de equipamentos móveis mais pesados

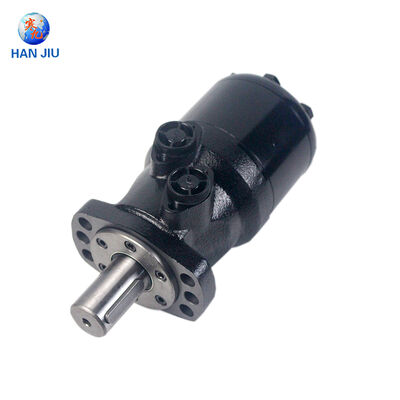

● Flange de montagem: a OMH utiliza uma robusta flange oval de 4 buracos A4 em vez da flange de 2 buracos A2 da OMR, proporcionando uma fixação estrutural superior para reações de alto binário e carga de choque

● Capacidade de suporte do eixo: os rolamentos do eixo OMH são dimensionados para cargas radiais e axiais substancialmente mais elevadas,permitindo instalações de tração direta sem suporte externo de rolamentos na maioria das aplicações

● Diâmetro do eixo: as opções de eixo OMH padrão incluem eixos cilíndricos de 32 mm e 35 mm, maiores do que o máximo de 32 mm do OMR, permitindo uma maior transmissão de binário

● Pressão máxima de retorno: o OMH atinge 200 bar de pressão de retorno contínua (com linha de drenagem), em comparação com 175 bar para o OMR, suportando aplicações de circuito fechado e de regeneração

● Portos de tamanho: os portos principais da OMH são dimensionados em G1/2 (BSP) ou 7/8-14 UNF O-ring boss, proporcionando maior capacidade de fluxo do que a configuração G1/2 da OMR

● Envelope global: o OMH é aproximadamente 15% a 20% maior e mais pesado do que o modelo de deslocamento OMR correspondente, refletindo o aumento da robustez estrutural

Capítulo 2 HANJIU OMH Especificações técnicas completas

2.1 Faixa de deslocamento de cinco modelos

A série HANJIU OMH inclui cinco modelos de grande cilindrada que fornecem binário de saída contínuo de 340 Nm no OMH 200 a níveis comparáveis no OMH 500,com cada modelo otimizado para um envelope operacional específicoTodos os cinco modelos partilham dimensões comuns de eixo, flange e interface de porta, simplificando a gestão de inventário para distribuidores e instalações de manutenção:

2.2 Dados de desempenho contínuos e intermitentes

O quadro seguinte apresenta as especificações de desempenho verificadas para funções contínuas e intermitentes de todos os motores orbitais da série HANJIU OMH.As classificações contínuas definem o funcionamento sustentado durante a vida útil normal. As classificações intermitentes aplicam-se a cargas de pico não superiores a 10% do tempo do ciclo de funcionamento. Todos os dados medidos com óleo hidráulico mineral ISO VG 46 a 50°C e viscosidade 35 mm2/s:

2.3 Envelope de pressão, binário e velocidade

A série HANJIU OMH apresenta um envelope de desempenho distinto otimizado para aplicações de grande deslocamento, baixa velocidade e alto torque.A queda máxima de pressão contínua varia entre 115 bar (OMH 200) e 50 bar (OMH 500), enquanto a capacidade de queda de pressão intermitente se estende de 170 bar a 75 bar, respectivamente.fornecendo uma margem de sobrecarga substancial para as condições de carga por choque.

A velocidade máxima de funcionamento varia inversamente com o deslocamento, de 370 rpm contínuos para o OMH 200 a 155 rpm contínuos para o OMH 500.As classificações de velocidade intermitentes alargam estes limites em cerca de 20% para operações de curta duraçãoO binário de saída contínuo máximo é de 340 Nm nos modelos OMH 200, 250, 315 e 400, sendo que o OMH 500 fornece 340 Nm contínuos e 520 Nm intermitentes.

A potência máxima de saída em serviço contínuo atinge 11,2 kW para o OMH 200, diminuindo para 3,7 kW para o OMH 500 à medida que o envelope de operação se desloca para aplicações dominadas por binário.Todos os modelos atingem um binário de arranque elevado, com uma média de 85% a 90% do binário contínuo nominal, garantindo um desempenho de arranque a frio fiável sob carga total.com uma eficiência global de 80% em pontos de funcionamento ótimos.

A pressão máxima de retorno admissível com ligação da linha de escoamento é de 200 bar contínuo, 225 bar intermitente e 250 bar máximo para todos os modelos OMH,que permitam o funcionamento de circuitos fechados e de circuitos regenerativos sem canalização externaA opção de vedação de eixo de alta pressão (HPS) é recomendada para aplicações em que a pressão da linha de retorno exceda 50 bar.

Capítulo 3 Guia de referência cruzada e compatibilidade

3.1 HANJIU OMH vs Danfoss OMH Referência cruzada

Os motores orbitais da série HANJIU OMH alcançam uma intercâmbio dimensional e funcional verificada com a série Danfoss OMH.O quadro de referência cruzada a seguir fornece um mapeamento direto do modelo para a substituiçãoAplicações de design de equipamentos novos e de modernização:

Cada motor HANJIU OMH passa por uma verificação dimensional de 100%, teste de pressão hidrostática a 1,5 vezes a pressão máxima nominal e validação de desempenho confirmando velocidade de saída, binário,e eficiência volumétrica dentro das tolerâncias das especificações. A geometria da flange de montagem, as configurações do eixo, as especificações do fio de porta e as dimensões gerais do envelope estão em conformidade com os padrões OEM da Danfoss,Assegurar a substituição direta do sistema sem modificação do sistema.

3.2 Intercâmbio de várias marcas

Além da compatibilidade com a Danfoss, os motores da série HANJIU OMH servem como substituto direto para as seguintes grandes marcas internacionais,fornecendo uma solução universal para os requisitos dos motores orbitais de grande deslocamento:

● M+S Hydraulic (Bulgária) motores orbitais de grande cilindrada da série MH

● Motores Eaton Char-Lynn da série 2000 e da série 4000 de baixa velocidade e alto binário

● Motores de grande cilindrada da série TG e DF da Parker / White Drive

● Motores orbitais pesados da série SAM Brevini BGH e BGHT

● Motores de pistão e gerotor radial da série MCR3 e MCR5 da Bosch Rexroth

● Grandes motores hidráulicos orbitais da série Intermot NAM e NHM

Capítulo 4 Peças sobressalentes, conjuntos de selos e soluções de serviço

4.1 Catálogo de peças sobressalentes do núcleo

A HANJIU mantém um inventário abrangente de componentes de substituição originais para toda a série OMH, apoiando programas de manutenção preventiva e operações de reparação em campo.O catálogo de peças sobressalentes inclui::

4.2 Otimização dos custos de manutenção

A seleção de motores orbitais HANJIU OMH e peças de reposição originais proporciona vantagens económicas significativas durante todo o ciclo de vida da propriedade do equipamento:

● Redução dos custos de aquisição de 35% a 55% em relação aos equipamentos originais da Danfoss, com desempenho e expectativa de vida útil verificados equivalentes

● A substituição do kit completo de vedação custa 40% a 60% a menos do preço do OEM, com todos os kits incluindo vedações de eixo, anéis O e juntas de precisão.

● Prazos de entrega padrão de 1 a 7 dias em todo o mundo, com expedição de emergência disponível 24 horas para requisitos críticos

● Redução do custo total de propriedade de 25% a 35% obtida através da disponibilidade consistente de peças, vida útil prolongada do motor e tempo de inatividade do equipamento minimizado

● Consultoria técnica gratuita prestada por engenheiros hidráulicos qualificados com tempo médio de resposta inferior a 2 horas

Capítulo 5 Aplicações em todas as indústrias

O motor orbital de grande cilindrada da série HANJIU OMH serve aplicações exigentes em vários setores industriais, onde o binário alto a baixa velocidade, a capacidade de suporte robusta,e durabilidade comprovada em condições extremas são requisitos essenciais.

5.1 Equipamento de construção civil e de movimentação de terra

As máquinas de construção constituem o segmento de aplicação principal dos motores orbitais da série OMH. As instalações típicas incluem os motores de balanço de escavadeiras hidráulicas para máquinas de 8 a 20 toneladas,Acessórios para carregadores de rodas e motores de rodas para carregadores articulados, sistemas de propulsão do carregador de retroescavadeira, da perna estabilizadora e dos motores da multidão de baldes, do carregador de volante de deslizamento e do carregador de trilho compacto, vibração do tambor do rodoviário e dos motores de viagem,Motores de engate e de engate de bombas de betãoOs modelos OMH 200 e OMH 250 predominam nas aplicações de construção,onde a sua combinação de alto binário e velocidade moderada fornece a precisão, o poderoso controlo de movimento exigido pelos equipamentos de movimentação de terra e manipulação de materiais.

5.2 Mineração e manuseio de materiais pesados

As operações de mineração sujeitam os componentes hidráulicos a ciclos de trabalho contínuos de alta carga em ambientes abrasivos e contaminados.A série OMH alimenta a tração subterrânea do veículo LHD e os acionamentos de rotação do balde, cabeças de perfuração e motores de alimentação, sistemas transportadores portáteis de planta de trituração e filtragem, e motores de barra e roda de balde.Motores OMH acionam carregadores e descarregadores de navios, equipamento de manuseio de contentores e sistemas de transportadores de material a granel.Os modelos OMH 500 e OMH 500 fornecem o binário de saída substancial exigido por estas aplicações de manuseio contínuo de materiais pesados.

5.3 Floresta, Agricultura e Mar

No setor florestal, os motores OMH são utilizados para a transmissão de registos de potência e para a transmissão de guinchos de deslizamento, para a rotação da cabeça da colheita e para os mecanismos de alimentação e para os sistemas de accionamento do braço delimber.Aplicações agrícolas incluem grandes cabeçalhos de colheita de forragem e unidades de processador de núcleoAs instalações navais incluem os motores de guincho de âncora e de vento, o capstan e os sistemas de amarração,Navios de pesca comerciais com redes e palangres, e a rampa traseira e os actuadores da tampa da escotilha.A alta tolerância à pressão de retorno do OMH e as opções de vedação robusta do eixo o tornam particularmente adequado para ambientes marinhos onde a contrapressão do sistema é inerentemente elevada.

5.4 Equipamento industrial e especializado

As aplicações industriais incluem acionamentos pesados de correia transportadora, acionamentos rotativos de misturadores de tambores e de misturadores, grandes tabelas de indexação e sistemas de posicionamento, extrusão de plástico e manuseio de moldes de injeção,veículos guiados automáticos e robôs móveis de propulsãoAs instalações especializadas abrangem as unidades de cabeças de cortadores de máquinas de perfuração de túneis, equipamentos de plataforma offshore, sistemas de pitch e de guiamento de turbinas eólicas,e plataformas de movimento para passeios de diversãoO OMH 200 e o OMH 250 são os modelos mais frequentemente especificados para aplicações industriais, onde a sua elevada densidade de binário e as suas características de regulação suave da velocidade proporcionam um movimento preciso e fiável..

Capítulo 6 Garantia da qualidade e distribuição mundial

A HANJIU Technology opera uma fábrica integrada verticalmente em Shijiazhuang, com centros de usinagem CNC, linhas de produção automáticas de gerotores, estações de montagem de precisão,e equipamento de ensaio e validação abrangenteO sistema de gestão da qualidade é certificado de acordo com as normas ISO 9001:2015, com a marcação CE de conformidade para todos os produtos fornecidos aos mercados da União Europeia.

● Ensaios de pressão hidrostática 100%: cada motor OMH é testado a pressão a 1,5 vezes a pressão máxima de trabalho nominal para verificar a integridade da caixa, o desempenho do selo e a ausência de vazamento

● Validação do desempenho: velocidade de saída, binário e eficiência volumétrica são medidos e registrados para cada unidade de produção em relação às tolerâncias da especificação

● Verificação dimensional: a medição de precisão utilizando máquinas de medição de coordenadas e metrologia convencional confirma a intercâmbio com as dimensões OEM da Danfoss

● Certificação de materiais: caixas de ferro fundido nodulares, eixos de aço ligado e conjuntos de gerotores de precisão provenientes de fornecedores qualificados com total rastreabilidade do material

● Garantia: garantia de 12 meses contra defeitos nos materiais e no trabalho em condições normais de funcionamento

A rede global de distribuição atende clientes em mais de 80 países por meio de revendedores autorizados, contadores diretos OEM e distribuidores de pós-venda.Localizações estratégicas de armazéns regionais na Europa, América do Norte, Sudeste Asiático e Oriente Médio garantem prazos de entrega de 1 a 7 dias para pedidos padrão.O crescimento anual dos volumes de exportação internacional foi de dois dígitos.

Capítulo 7 Guia de encomendas e apoio técnico

7.1 Procedimento de selecção

A especificação do motor orbital HANJIU OMH correto segue um procedimento de engenharia sistemático:

● Passo 1: Calcule o binário de saída necessário, incluindo o fator de serviço de aplicação (normalmente de 1,25 a 1,5 para equipamentos de construção e de mineração)

● Passo 2: Determinar a pressão de trabalho disponível do sistema e confirmar a adequação da pressão nominal do motor para trabalho contínuo ou intermitente

● Passo 3: Calcular o caudal hidráulico necessário: Q = Vg x n / 1000 (L/min), onde Vg é o deslocamento em cm3 e n é a velocidade desejada em rpm

● Passo 4: Verifique se a velocidade, o fluxo e a pressão calculados estão dentro do limite de funcionamento contínuo do motor

● Passo 5: Selecione o tipo de eixo (32 mm ou 35 mm cilíndrico, SAE 6B espinhado ou cônico), configuração de flange A4 e especificação do fio de porta

● Etapa 6: Especifique a configuração do selo do eixo (HPS padrão ou de alta pressão) com base na pressão de retorno esperada da linha de retorno

7.2 Canais de apoio técnico

A HANJIU Technology fornece um suporte técnico abrangente através de vários canais: consulta telefônica direta durante o horário comercial prolongado (hora padrão da China);E-mail de consulta técnica com resposta garantida no prazo de 2 horas durante o horário comercial; documentação técnica completa, incluindo folhas de dados, manuais de instalação, guias de resolução de problemas e diagramas esquemáticos hidráulicos disponíveis para descarregamento;Apoio técnico em vídeo e assistência de diagnóstico remoto para desafios de aplicação complexos; e serviço de campo no local para os principais clientes OEM e parceiros de distribuição.A equipa de apoio técnico é constituída por engenheiros hidráulicos qualificados com décadas de experiência combinada em máquinas de construção, equipamento de mineração, sistemas agrícolas, hidráulica marinha e automação industrial.

Conclusão

O motor hidráulico orbital de grande cilindrada da série HANJIU OMH oferece desempenho comprovado para as aplicações mais exigentes de baixa velocidade e alto binário em construção, mineração, silvicultura,AgriculturaCom cinco modelos de deslocamento de OMH 200 a OMH 500 que oferecem deslocamentos geométricos de 201,3 cm3 a 470,6 cm3, torque contínuo de 340 Nm,Torque intermitente máximo a 540 Nm, e completa intercâmbio dimensional com a série Danfoss OMH, HANJIU aborda o espectro completo de grandes requisitos de transmissão de energia hidráulica.

Mecanismo de anel de engrenagem de rolos, flange de montagem reforçada A4, rolamentos de eixo de grandes dimensões,e alta tolerância à pressão de retorno posicionar a série OMH como o motor de escolha para equipamentos móveis pesados e sistemas industriaisCombinado com a ampla disponibilidade de peças sobressalentes, custos competitivos do ciclo de vida e suporte técnico global responsivo,Os motores orbitais HANJIU OMH proporcionam um valor tangível que reforça a competitividade dos OEM e reduz os custos operacionais das frotas de equipamentos dos utilizadores finaisÀ medida que a indústria avança para uma maior eficiência e uma integração hidráulica mais inteligente,A HANJIU continua comprometida com o avanço da sua linha de produtos OMH através de investimentos sustentados em engenharia e excelência de fabricação.

Referências

[1] Danfoss Power Solutions. Informações Técnicas Orbital Motors Tipo OMP, OMR e OMH [151-1013]. 2011.

[2] Danfoss Power Solutions. Dados técnicos e diagramas de funções da OMH [151-1850 a 151-1854]. 2023.

[3] Danfoss Power Solutions. OMH Dimensions versões europeia e americana [151-1857 a 151-1859]. 2023.

[4] Zeus Hydratech. Sauer Danfoss OMH Orbital Motors Dados técnicos. 2024.

[5] Shijiazhuang Hanjiu Technology Co., Ltd. HANJIU OMH Series Orbital Motor Product Catalog. 2024.

[6] Shijiazhuang Hanjiu Technology Co., Ltd. Guia de referência cruzada do modelo: HANJIU OMH vs Danfoss, Eaton, M+S. 2024.

[7] Norma ISO 9001:2015. Sistemas de gestão da qualidade - Requisitos.

[8] Diretiva 2006/42/CE. Diretiva Máquinas. Parlamento Europeu e Conselho.
