PAPEL TÉCNICO BLANCO

Série HANJIU OMS

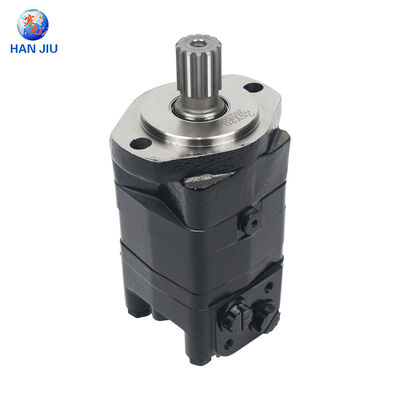

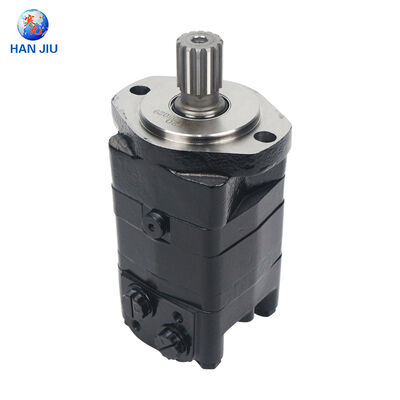

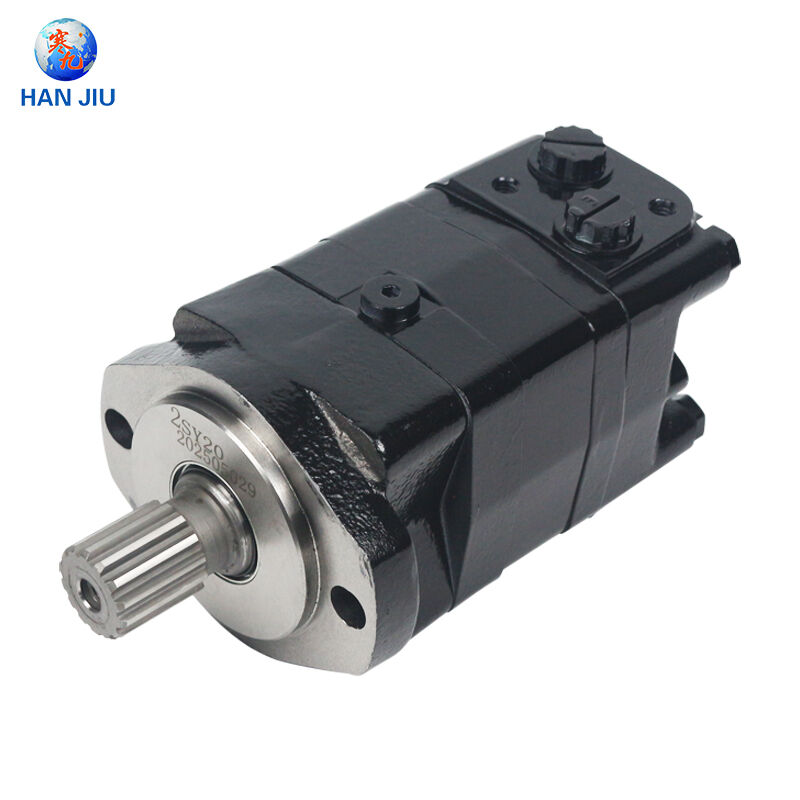

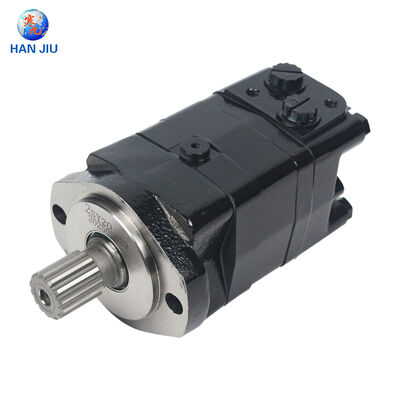

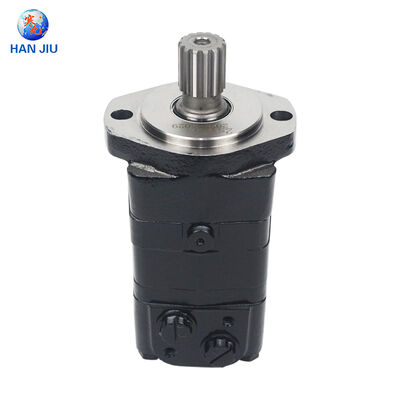

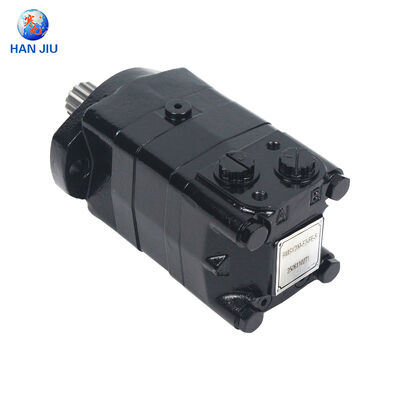

Motor orbital

Danfoss OMS Compatível.

OMS 80 · 100 · 125 · 160 · 200 · 250 · 315 · 400 · 500

A Comissão concluiu que a Comissão não tinha tido qualquer intenção de alterar a decisão de início do procedimento.

Junho de 2025 -- www.hjhydraulic.com

Lista de conteúdos

Resumo executivo 3

Capítulo 1 Série OMS: Tecnologia de motores orbitais pesados 4

1.1 Conjunto de engrenagens Geroler com válvula de distribuição de disco 4

1.2 OMS vs OMR vs OMH: Hierarquia de desempenho 5

Capítulo 2 HANJIU OMS Especificações técnicas completas 6

2.1 Faixa de deslocamento de nove modelos 6

2.2 Dados de desempenho contínuos e intermitentes 7

2.3 Pressão, binário e velocidade 8

Capítulo 3 Guia de referência cruzada e compatibilidade 9

3.1 HANJIU OMS vs Danfoss OMS Referência cruzada 9

3.2 Intercâmbio de várias marcas 10

Capítulo 4 Peças sobressalentes, conjuntos de selos e soluções de serviço 11

4.1 Catálogo de peças sobressalentes do núcleo 11

4.2 Otimização dos custos de manutenção 12

Capítulo 5 Aplicações em todas as indústrias 13

Capítulo 6 Garantia da qualidade e distribuição mundial 15

Capítulo 7 Guia de encomendas e apoio técnico 17

Conclusão 19

Referências 20

Resumo executivo

O motor hidráulico orbital de carga pesada da série HANJIU OMS representa o auge da tecnologia de transmissão de potência baseada em gerotores, projetada para aplicações que exigem o máximo de torque de saída,Capacidade de suporte superior, e durabilidade excepcional nas condições de funcionamento mais extremas, com um conjunto de engrenagens Geroler avançado com válvula de distribuição tipo disco,A série OMS fornece energia hidráulica para os maiores e mais exigentes equipamentos móveis e estacionários em todo o mundoEste livro branco apresenta a linha completa de produtos HANJIU OMS que abrange nove variantes de deslocamento de OMS 80 a OMS 500, com especificações técnicas abrangentes, dados de referência cruzada,e informações de apoio no mercado pós-venda.

A Shijiazhuang Hanjiu Technology Co., Ltd. desenvolveu os seus motores orbitais da série OMS para alcançar uma completa intercâmbio dimensional e de desempenho com a série Danfoss OMS,O ponto de referência reconhecido mundialmente para a transmissão hidráulica de potência para uso pesado. Com deslocamentos geométricos que variam de 80,5 cm3 a 476,5 cm3, redução de pressão contínua máxima de 175 bar (até 205 bar em modelos selecionados) e torque máximo de saída de 1,091 Nm,Os motores HANJIU OMS fornecem um alto desempenho, solução rentável para fabricantes de equipamentos OEM, integradores de sistemas hidráulicos e prestadores de serviços pós-venda na construção, mineração, silvicultura, marinha,e setores industriais pesados em todo o mundo.

Palavras-chave: HANJIU OMS motor orbital, motor hidráulico pesado, Danfoss OMS compatível, OMS 80 OMS 100 OMS 125 OMS 160 OMS 200 OMS 250 OMS 315 OMS 400 OMS 500, geroler motor orbital,motor hidráulico de válvula de disco, motor hidráulico de baixa velocidade de alto binário, motor hidráulico de máquinas de construção, motor hidráulico de equipamentos de mineração, peças sobressalentes de motores hidráulicos, kit de vedação de motores orbitais

Capítulo 1 Série OMS: Tecnologia de motores orbitais pesados

1.1 Conjunto de engrenagens Geroler com válvula de distribuição de disco

A série HANJIU OMS emprega o avançado design Geroler (Generated Roller) conjunto de engrenagens combinado com uma válvula de distribuição de tipo disco de precisão,que estabelece uma nova norma para o desempenho dos motores hidráulicos orbitais pesadosO mecanismo Geroler representa uma evolução do princípio gerotor convencional.com um diâmetro máximo de 50 mm, mas não superior a 50 mm,Esta inovação de projecto proporciona benefícios de desempenho substanciais: o contacto de rolamento elimina o atrito deslizante entre os dentes do rotor e do estator,reduzir drasticamente o desgaste mecânico e prolongar a vida útilOs elementos de rolos distribuem a carga numa área de contacto maior, permitindo uma capacidade de transmissão de binário significativamente superior;e a construção Geroler tolera diferenças de pressão extremas sem deformação dos componentes ou perda de eficiência.

A válvula de distribuição de tipo disco, montada coaxialmente com o eixo de saída, substitui a válvula de bobina convencional encontrada em motores orbitais menores.Este projeto de válvula de disco fornece precisão de fluido hidráulico com o mínimo de vazamento, assegurando uma eficiência volumétrica óptima mesmo a pressão máxima e velocidade mínima.Manter uma precisão de fixação precisa durante toda a vida útil prolongada do motorA integração da válvula de disco com o conjunto do eixo elimina os mecanismos externos de sincronização e garante uma operação fiável em toda a gama de velocidades, de quase zero a máxima rotação nominal.

A caixa da série OMS é fundida de ferro fundido nodular de alta resistência, proporcionando uma rigidez estrutural excepcional para conter as altas pressões internas geradas durante a operação.Os rolamentos de eixo reforçados são especificamente dimensionados para acomodar cargas radiais e axiais substanciais, permitindo instalações de accionamento directo nas aplicações mais exigentes sem suporte de rolamento externo suplementar.com um sistema de vedação de eixo de alta pressão (HPS) capaz de suportar pressões de linha de retorno de até 140 bar contínuas, sem necessidade de uma ligação de drenagem externa.

1.2 OMS vs OMR vs OMH: Hierarquia de desempenho

A compreensão da relação hierárquica entre as séries OMS, OMR e OMH permite que os projetistas de equipamentos selecionem o motor ideal para cada nível de aplicação.O OMS representa o pico de carga pesada dos motores orbitais compatíveis com a Danfoss, com características estruturais e de desempenho que excedem substancialmente as famílias OMR (medium-duty) e OMH (large-displacement):

● Capacidade de pressão: O OMS atinge uma queda contínua de pressão de 175 bar (até 205 bar nos modelos OMS 80-160), em comparação com 140 bar para OMR e 115 bar para OMH 200,permitindo uma potência de binário substancialmente superior por unidade de deslocamento

● Pressão nominal de entrada: a pressão máxima de entrada atinge 250 bar contínuos e 300 bar pico para OMS, contra 210 bar para OMR e 225 bar para OMH,Suporte ao funcionamento dos sistemas hidráulicos mais exigentes

● Torque de saída: o torque contínuo varia de 226 Nm (OMS 80) a 870 Nm (OMS 315), com o torque máximo atingindo 1.091 Nm, muito superior ao máximo de 520 Nm da OMR

● Opções de montagem de flanges: OMS oferece a mais ampla seleção de flanges, incluindo E2, E4, F6, rombo, roda W, E2B, SP quadrado, círculo D e configurações quadradas E,proporcionando uma flexibilidade de instalação inigualável

● Opções de eixo: a mais ampla gama de configurações de eixo, incluindo 25 mm, 32 mm, 25,4 mm, 31,75 mm cilíndrico, SAE 6B splined, 14-DP splined, cônico 1:10 e 1:8, e opções de sub-eixo

● Capacidade de rolamento: Os rolamentos do eixo OMS são os maiores da família dos motores orbitais, projetados para suportar cargas radiais extremas de rodas, tambores e guinchos de acionamento direto sem suporte externo.

● Configurações de portas: OMS suporta G1/2 BSP, M22x1,5 métrica, 7/8-14 UNF O-ring boss e 1/2-14 NPTF threads de portas com G1/4, M14x1.5, e 7/16-20 UNF portos de drenagem

Capítulo 2 HANJIU OMS Especificações técnicas completas

2.1 Faixa de deslocamento de nove modelos

A série HANJIU OMS abrange nove modelos de deslocamento que fornecem binário contínuo de 226 Nm a 870 Nm, com cada modelo projetado para requisitos específicos de aplicações pesadas.Todos os nove modelos compartilham arquitetura de projeto comum com tecnologia de conjunto de engrenagens Geroler intercambiávelA gama de produtos é estruturada para cobrir aplicações pesadas, desde acionamentos compactos de alta velocidade até os maiores de baixa velocidade,Instalações de alto binário:

2.2 Dados de desempenho contínuos e intermitentes

A tabela a seguir apresenta as especificações de desempenho verificadas para todos os motores orbitais da série HANJIU OMS. As classificações contínuas definem a operação sustentada com expectativa de vida útil normal.As classificações intermitentes aplicam-se a cargas de pico não superiores a 10% do tempo do ciclo de funcionamento. Os valores máximos aplicam-se no máximo a 1% de cada minuto. Todos os dados medidos com óleo hidráulico mineral ISO VG 46 a 50°C:

2.3 Envelope de pressão, binário e velocidade

A série HANJIU OMS oferece uma capacidade de pressão excepcional em toda a gama de produtos.com os modelos OMS 80-160 estendendo esta capacidade intermitente para 205 barO OMS 315 mantém 175 bar contínuo com 200 bar intermitente, enquanto o OMS 400 e o OMS 500 fornecem 140 bar e 120 bar contínuos, respectivamente, refletindo o seu grande deslocamento,Optimização de baixa velocidade.

A velocidade máxima de funcionamento varia inversamente com o deslocamento, de 810 rpm contínuos para o OMS 80 para 155 rpm contínuos para o OMS 500.As classificações de velocidade intermitentes alargam estes limites em cerca de 20% para sobrecarga de curta duraçãoTodos os modelos mantêm uma velocidade mínima estável de 5 a 10 rpm, assegurando uma operação de arrasto suave para aplicações de posicionamento preciso.

A potência máxima de saída em serviço contínuo atinge 18 kW para os modelos OMS 100, 125 e 160, diminuindo para 9 kW para o OMS 500 à medida que o envelope de desempenho se desloca para aplicações dominadas por binário.Todos os modelos atingem um binário de arranque elevado, com uma média de 85% a 90% do binário contínuo nominal à pressão máxima, garantindo uma arranque fiável sob carga total.A pressão máxima admissível de entrada atinge 250 bar contínuos e 300 bar de pico em toda a gama, com capacidade de pressão de retorno de 140 bar contínuo (com linha de drenagem) permitindo o funcionamento de circuito fechado.

Capítulo 3 Guia de referência cruzada e compatibilidade

3.1 HANJIU OMS vs Danfoss OMS Referência cruzada

Os motores orbitais da série HANJIU OMS (também comercializados como BMS/BM3 em regiões selecionadas) alcançam uma intercâmbio dimensional e funcional verificada com a série Danfoss OMS.O quadro de referência cruzada a seguir fornece um mapeamento direto do modelo para a substituição, adaptação e concepção de novos equipamentos:

Cada motor HANJIU OMS é submetido a 100% de teste de pressão hidrostática a 1,5 vezes a pressão nominal máxima, validação de desempenho medindo velocidade de saída, binário e eficiência volumétrica,e inspecção dimensional que confirme a intercambiabilidade com as especificações OEM da DanfossA geometria da flange de montagem, as configurações do eixo, as especificações do fio de porta e as dimensões gerais do envelope estão em conformidade com os padrões da Danfoss, garantindo a substituição direta.

3.2 Intercâmbio de várias marcas

Além da compatibilidade com a Danfoss, os motores da série HANJIU OMS servem como substituto direto para as seguintes grandes marcas internacionais:

● M+S Hydraulic (Bulgária) motores orbitais pesados da série MS e MSQ

● Motores de alta velocidade de baixa velocidade da série Eaton Char-Lynn 6000 e da série H/MF

● Motores de rodas da série Parker / White Drive WS e WR

● Motores orbitais pesados da série SAM Brevini BGV e BGW

● Motores de pistão radial da série MCR5 e MCR10 da Bosch Rexroth

● Grandes motores hidráulicos orbitais da série Intermot NHM e NAM

● Motores orbitais da série Linde BMV e BMF

Capítulo 4 Peças sobressalentes, conjuntos de selos e soluções de serviço

4.1 Catálogo de peças sobressalentes do núcleo

A HANJIU mantém um inventário abrangente de componentes de substituição originais para toda a série OMS, apoiando programas de manutenção preventiva e operações de reparação em campo:

4.2 Otimização dos custos de manutenção

A seleção de motores orbitais HANJIU OMS e peças de reposição originais proporciona vantagens económicas mensuráveis durante todo o ciclo de vida da propriedade do equipamento:

● Redução dos custos de aquisição de 35% a 55% em relação aos equipamentos Danfoss originais, com desempenho e vida útil verificados equivalentes

● Os custos de substituição de um kit de vedação completo são 40% a 60% inferiores aos do OEM, com todos os kits incluindo vedações de eixo, anéis O e juntas de precisão.

● Prazos de entrega padrão de 1 a 7 dias em todo o mundo, com expedição de emergência de 24 horas para requisitos críticos

● Redução do custo total de propriedade de 25% a 35% por meio da disponibilidade consistente de peças, vida útil prolongada do motor e tempo de inatividade minimizado

● Consultoria técnica gratuita prestada por engenheiros hidráulicos qualificados com tempo médio de resposta inferior a 2 horas

Capítulo 5 Aplicações em todas as indústrias

O motor orbital de carga pesada da série HANJIU OMS atende às aplicações mais exigentes em vários setores industriais, onde o binário máximo, a capacidade de carga robusta,e fiabilidade comprovada em condições extremas são requisitos não negociáveis.

5.1 Equipamento de construção civil e de movimentação de terra

As máquinas de construção representam o maior segmento de aplicação dos motores orbitais da série OMS. As instalações típicas incluem os motores de balanço de escavadeiras hidráulicas para máquinas de 13 a 35 toneladas,Acessórios para carregadores de rodas e motores de rodas para grandes carregadores articulados, motores do braço e do balde do carregador da retroexcavadora, sistemas de vibração e propulsão do tambor do rodoviário, motores de rolagem e de arranque de bombas de betão, mecanismos de elevação e de arranque de guindastes e plataformas de trabalho aéreas,e cabeças de rotação da plataforma de perfuraçãoOs modelos OMS 125 a OMS 250 predominam nas aplicações de construção, proporcionando o binário e a durabilidade necessários para operações contínuas de movimentação de terra e manuseio de materiais em condições de poeira,ambientes de alta vibração.

5.2 Mineração e manuseio de materiais pesados

As operações de mineração submetem os componentes hidráulicos aos ciclos de trabalho mais penosos imagináveis.cabeça de perfuração e mecanismos de alimentação, sistemas contínuos de cabeça e tração de cortadores de minas, escavadeiras de superfície e motores de balanço de pá, mecanismos de rolamento e rolamento de barras de empilhadeira-recuperação,e motores de carga e descarga de navios de portos e terminaisOs modelos OMS 250, OMS 315, OMS 400 e OMS 500 fornecem a potência de binário massiva exigida por estas aplicações de manuseio contínuo de materiais pesados, muitas vezes operando 24 horas por dia,365 dias por ano.

5.3 Floresta, Agricultura e Mar

No setor florestal, os motores OMS, os motores de rolamento, os motores de rolamento e os motores de guincho de deslizamento, os sistemas de rotação da cabeça da colheita e de rolamento de alimentação e os atuadores de braço delimber.Aplicações agrícolas incluem grandes cabeçalhos de colheita de forragem e unidades de processador de núcleoAs instalações navais incluem guinchos de âncora e motores de vento, capstan e sistemas de amarração,Navios de pesca comerciais com redes e palangres, motores de rotação de guindastes de convés e acionadores de rampa de popa e de cobertura de escotilha.A alta tolerância à pressão de retorno do OMS (140 bar com drenagem) torna-o particularmente adequado para sistemas hidráulicos de circuito fechado marítimos.

5.4 Equipamento industrial e especializado

As aplicações industriais incluem motores de transportadores pesados e elevadores de baldes, motores de mistura de tambores rotativos e de misturadores para cimento e minerais, grandes tabelas de indexação e sistemas de posicionamento,extrusão de plástico e manipulação de moldes por injecção, propulsão automática guiada de veículos pesados e equipamento auxiliar da siderurgia, incluindo inclinadores de colher e giradores de lajes.Instalações especializadas de abertura de túneis, máquinas de perfurar, cabeças de corte e motores de propulsão, sistemas de guindastes e guindastes de plataformas offshore, motores de propulsão de pás de turbinas eólicas e guias, atuadores de portões de barragens hidroelétricas e motores de torres e plataformas de armas de veículos militares.O OMS 200 e o OMS 315 são os modelos mais frequentemente especificados para aplicações industriais pesadas.

Capítulo 6 Garantia da qualidade e distribuição mundial

A HANJIU Technology opera uma instalação de fabricação de última geração em Shijiazhuang, com centros de usinagem CNC de precisão, linhas de produção automáticas de engrenagens Geroler,Estações de montagem computadorizadasO sistema de gestão da qualidade é certificado de acordo com as normas ISO 9001:2015, com a marcação CE de conformidade para todos os produtos fornecidos aos mercados europeus.

● Ensaios de pressão hidrostática 100%: cada motor OMS é testado a pressão a 1,5 vezes a pressão de trabalho máxima nominal para verificar a integridade da caixa, o desempenho do selo e a ausência de vazamento

● Validação do desempenho: velocidade de saída, binário e eficiência volumétrica são medidos e registrados para cada unidade de produção em relação às tolerâncias da especificação

● Verificação dimensional: a medição de precisão com máquinas de medição de coordenadas confirma a intercambiabilidade com as dimensões OEM da Danfoss

● Traçabilidade dos materiais: caixas de ferro fundido nodulares, eixos de aço ligado e conjuntos Geroler de precisão provenientes de fornecedores qualificados com traçabilidade completa do lote

● Garantia: garantia de 12 meses contra defeitos nos materiais e no trabalho em condições normais de funcionamento

A rede global de distribuição atende clientes em mais de 80 países por meio de revendedores autorizados, contadores diretos OEM e distribuidores de pós-venda.Localizações estratégicas de armazéns regionais garantem prazos de entrega de 1 a 7 dias para encomendas padrãoO compromisso da HANJIU com a qualidade, preços competitivos e serviço atencioso tem impulsionado um crescimento anual consistente de dois dígitos nos volumes de exportação internacional.

Capítulo 7 Guia de encomendas e apoio técnico

7.1 Procedimento de selecção

A especificação do motor orbital HANJIU OMS correto segue um procedimento de engenharia sistemático:

● Passo 1: Calcule o binário de saída necessário, incluindo o fator de serviço de aplicação (normalmente de 1,5 a 2,0 para equipamentos de mineração e construção)

● Etapa 2: Determinação da pressão de trabalho disponível do sistema e confirmação da adequação da pressão nominal do motor

● Passo 3: Calcule o caudal hidráulico necessário: Q = Vg x n / 1000 (L/min)

● Passo 4: Verifique se a velocidade, o fluxo e a pressão calculados estão dentro do limite de funcionamento contínuo do motor

● Passo 5: Escolha a flange de montagem (E2, E4, F6, W, E2B, SP, D ou E), o tipo de eixo (cilíndrico, espinhado ou cônico) e a configuração da porta

● Etapa 6: Especifique a vedação do eixo (HPS padrão ou de alta pressão) com base na pressão de retorno esperada da linha de retorno

7.2 Canais de apoio técnico

A HANJIU Technology fornece um suporte técnico abrangente através de vários canais: consulta telefônica direta durante o horário comercial prolongado;e-mail de consulta técnica com resposta garantida dentro de 2 horas; documentação técnica completa, incluindo folhas de dados, manuais de instalação, guias de resolução de problemas e diagramas esquemáticos hidráulicos disponíveis para descarregamento;Apoio técnico em vídeo e assistência de diagnóstico remoto para desafios complexos; e serviço de campo no local para os principais clientes OEM e parceiros de distribuição.A equipa de apoio técnico é constituída por engenheiros hidráulicos qualificados com décadas de experiência combinada em máquinas de construção, equipamento de mineração, sistemas agrícolas, hidráulica marinha e aplicações industriais pesadas.

Conclusão

O motor hidráulico orbital de carga pesada da série HANJIU OMS fornece uma transmissão de potência de desempenho máximo comprovada para as aplicações mais exigentes em construção, mineração, silvicultura, agricultura,marinhoCom nove modelos de cilindrada de OMS 80 a OMS 500, com cilindrada geométrica de 80,5 cm3 a 476,5 cm3, torque contínuo de 870 Nm,torque máximo a 1,091 Nm, redução de pressão máxima de 175 bar (até 205 bar em modelos selecionados) e completa intercâmbio dimensional com a série Danfoss OMS,HANJIU aborda todo o espectro de exigências de transmissão de energia hidráulica pesada.

Mecanismo Geroler, válvula de distribuição tipo disco, construção de caixa reforçada, rolamentos de eixo de grandes dimensões,e as extensas opções de montagem e eixo posicionam a série OMS como o motor de escolha para os maiores e mais exigentes equipamentos hidráulicos móveis e estacionáriosCombinado com a ampla disponibilidade de peças sobressalentes, custos competitivos do ciclo de vida e suporte técnico global responsivo,Os motores orbitais HANJIU OMS oferecem valor tangível que fortalece a competitividade OEM e reduz os custos operacionais para as frotas de equipamentos mais desafiadores em todo o mundo.

Referências

[1] Danfoss Power Solutions. Informações Técnicas da OMS, OMT e OMV Orbital Motors [151-1013]. 2011.

[2] Danfoss Power Solutions. Dados técnicos e diagramas de funções da OMS [151F0500 a 151F0508]. 2023.

[3] Danfoss Power Solutions. OMS Dimensions versões europeia e americana. 2023.

[4] Produtos de motor branco. Informações técnicas do motor orbital da OMS. 2025.

[5] Shijiazhuang Hanjiu Technology Co., Ltd. HANJIU OMS Series Orbital Motor Product Catalog. 2024.

[6] Shijiazhuang Hanjiu Technology Co., Ltd. Guia de referência cruzada do modelo: HANJIU OMS vs Danfoss, Eaton, M+S. 2024.

[7] Norma ISO 9001:2015. Sistemas de gestão da qualidade - Requisitos.

[8] Diretiva 2006/42/CE. Diretiva Máquinas. Parlamento Europeu e Conselho.
