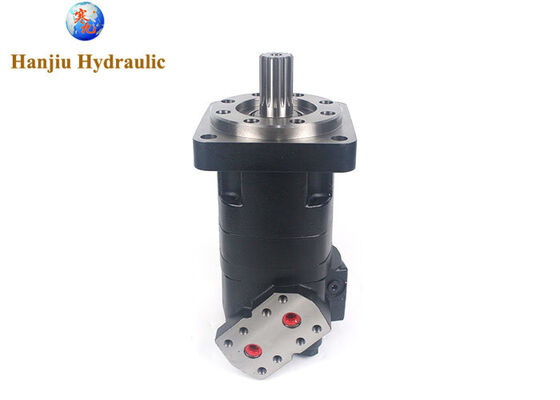

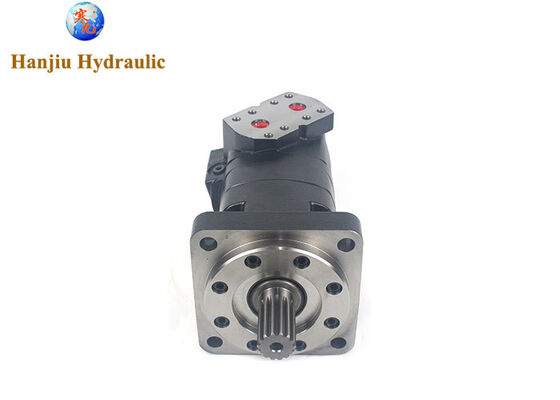

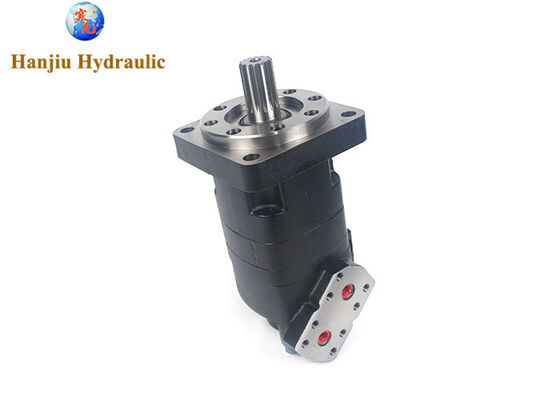

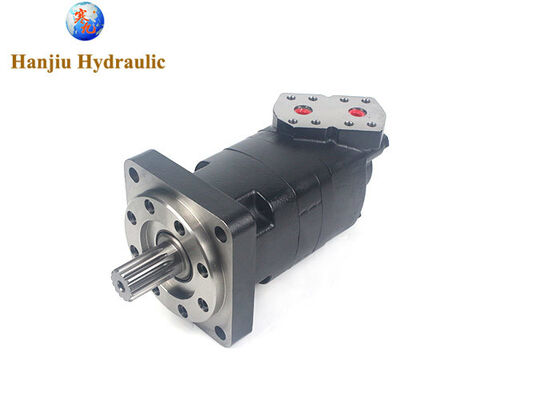

109-1450-006 Char-Lynn Eaton motor orbital série 4000, motor gerotor LSHT
HANJIU CODE BMK4-245cc
Cilindrada: 246,3 cm³/r [15,03 in³/r]
Montagem: padrão, 4 parafusos, diâmetro piloto de 127,00 [5,000]. furos de diâmetro de 14,27 [0,562] em círculo de parafusos de diâmetro de 161,92 [6,375]. (sae c)
Eixo: diâmetro de 31,75 [1,250] semelhante a sae flat root side fit, 14 dentes, 12/24 dp 30 deg. spline involuta, comprimento mínimo de spline completo de 25,01 [0,985]
Portas: flange dividida de 4 parafusos de 19,05 [0,750] portas escalonadas série de pressão padrão
Fluxo: porta de anel o sae unf-2b de .4375-20 com válvula de retenção
Especificação principal
| TIPO |
BMK4
160
|
BMK4
200
|
BMK4
250
|
BMK4
315
|
BMK4
400
|
BMK4
500
|
| Cilindrada(ml/r) |
159,2 |
195,6 |
246,1 |
311,6 |
391,3 |
490,8 |
| Velocidade máx. (rpm) |
cont.
|
560 |
440 |
300 |
234 |
188 |
155 |
| int. |
670 |
535 |
450 |
351 |
282 |
232 |
Queda de pressão máx. (Mpa) |
cont. |
20 |
20
|
20 |
20 |
20 |
20 |
| int. |
30 |
30 |
30 |
30 |
30 |
27,5 |
| pico. |
30 |
30 |
30 |
30 |
30 |
30 |
| Torque máx. (N.m) |
cont. |
450 |
565 |
710 |
920 |
1160 |
1445 |
| int. |
680 |
855 |
1080 |
1325 |
1625 |
1880 |
| Fluxo máx. (cont.) (L/min) |
cont. |
95 |
95 |
150 |
150 |
150 |
150 |
| int. |
115 |
115 |
205 |
225 |
225 |
225 |
| Peso (kg) |
26,3 |
26,5 |
26,8 |
27,3 |
28 |
28,8 |
